Case study · Energia
Due installazioni delle turbine ad asse verticale WindCity, sulla riva del lago di Garda nel 2018 e in Inghilterra nel 2022. In nessuna delle due è stato gettato un plinto.
Una torre eolica non chiede alla fondazione di reggere un peso: chiede di non farla ribaltare. Il carico dominante è il momento alla base, con trazione su un lato e compressione sull'altro e cambia direzione a ogni raffica.
Il plinto tradizionale risponde con la massa: un blocco di calcestruzzo grande abbastanza da non essere sollevato. È una soluzione che funziona, ma che consiste quasi tutta in peso morto — da gettare in opera, e un giorno da demolire.
Le due macchine sono turbine ad asse verticale di WindCity, con cui lavoriamo sulla parte di ancoraggio a terra: loro la turbina, noi il modo di tenerla ferma.

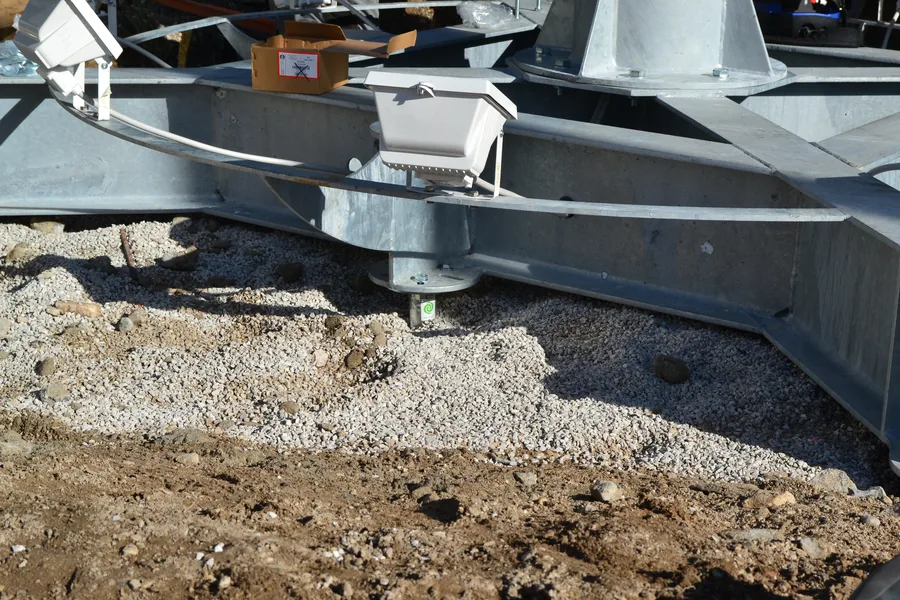

Al posto della massa si usa la geometria: più ancoraggi disposti in corona attorno all'asse della torre. Il momento ribaltante diventa una coppia di forze — trazione sugli ancoraggi sopravento, compressione su quelli sottovento — e ogni vite lavora nel verso in cui rende di più.
La trazione è esattamente ciò che una fondazione a vite sa fare e un plinto appoggiato no: l'elica mobilita il terreno sopra di sé invece di limitarsi a schiacciarlo.

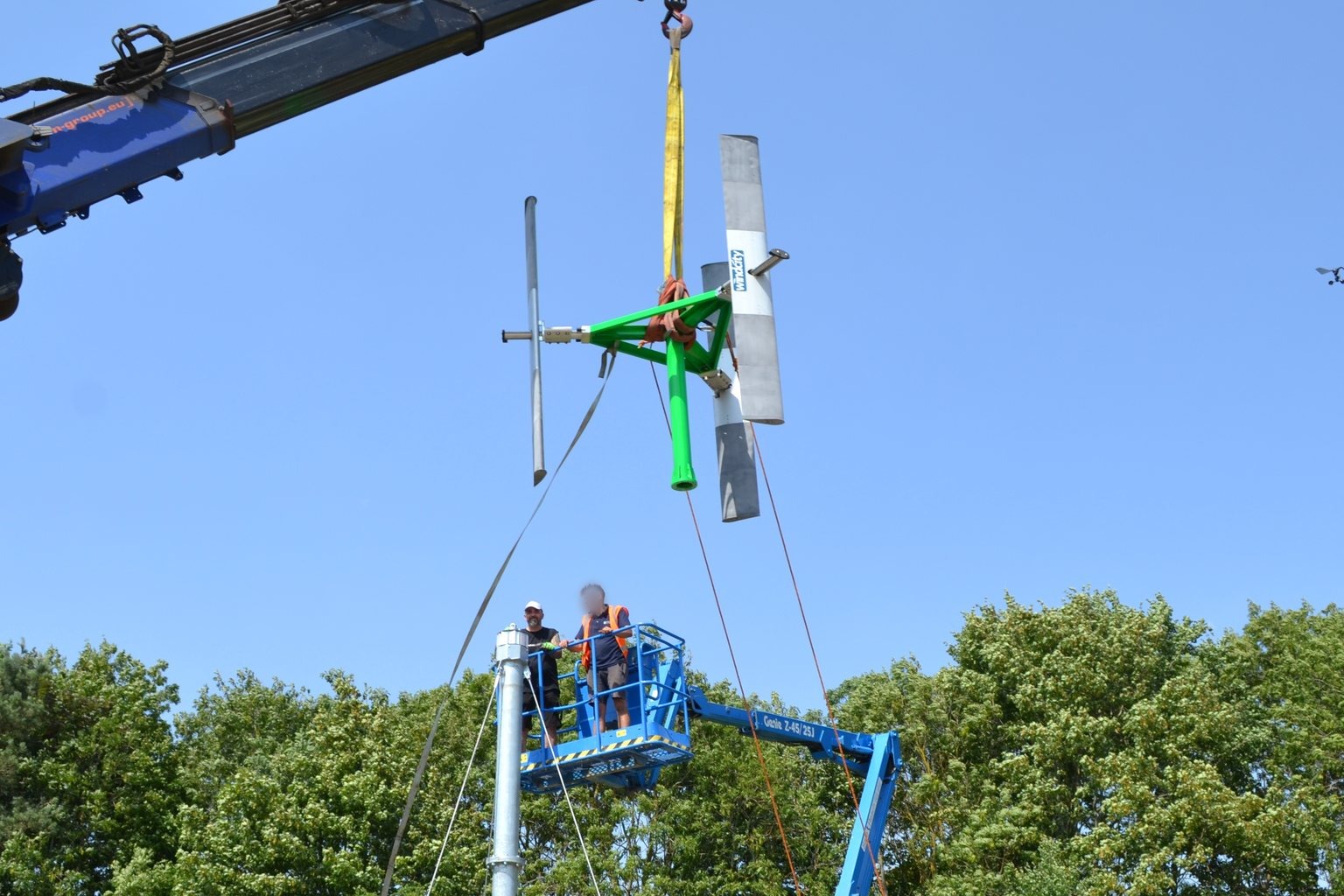

Gli ancoraggi si installano in anticipo e restano a filo del terreno, in attesa. Quando la gru arriva, la piazzola è già pronta: la struttura scende, si imbullona e la macchina è in piedi lo stesso giorno.
Con un plinto, fra il getto e il montaggio ci sono settimane di attesa, e nel frattempo l'area resta un cantiere. Qui l'area attorno resta prato fino all'ultimo.
Il punto delicato di ogni torre è l'attacco fra base e fondazione: se un appoggio è fuori quota, la struttura parte storta e il difetto si amplifica per tutta l'altezza.

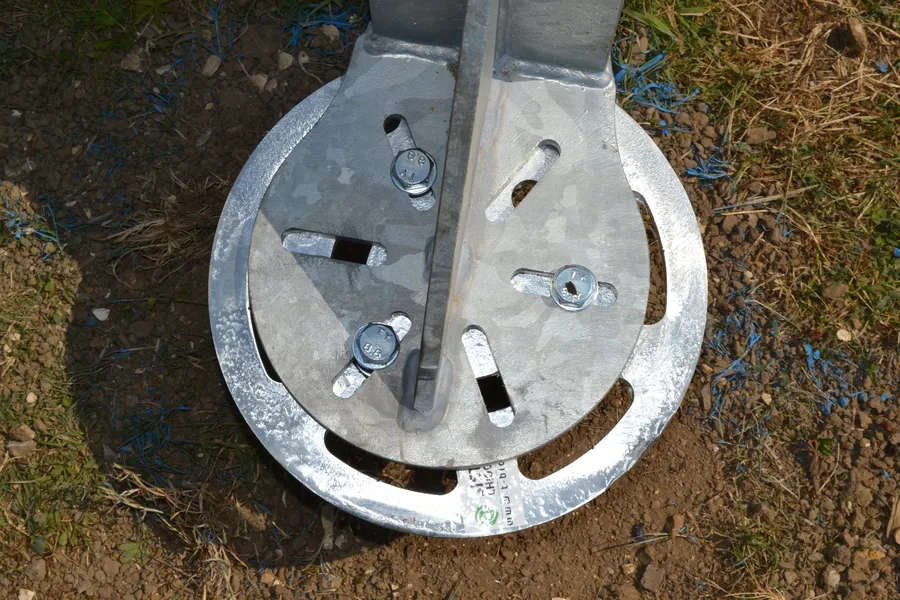

La flangia ha asole di registro: la posizione dei bulloni si aggiusta in fase di montaggio, e la verticalità si corregge sugli ancoraggi invece che sul terreno.
Micro-eolico, torri di sensoristica, pali di illuminazione e antenne hanno la stessa fisica: molto momento, poco peso. È la famiglia di applicazioni in cui il plinto è quasi tutto massa inutile, e in cui una fondazione avvitata si dimensiona per quello che serve davvero.
Mandaci il progetto, il tipo di terreno e i carichi: rispondiamo con lo schema di ancoraggio e i modelli T-Block® adatti. Se il caso somiglia a uno di questi, lo diciamo — e se non somiglia, lo diciamo lo stesso.
