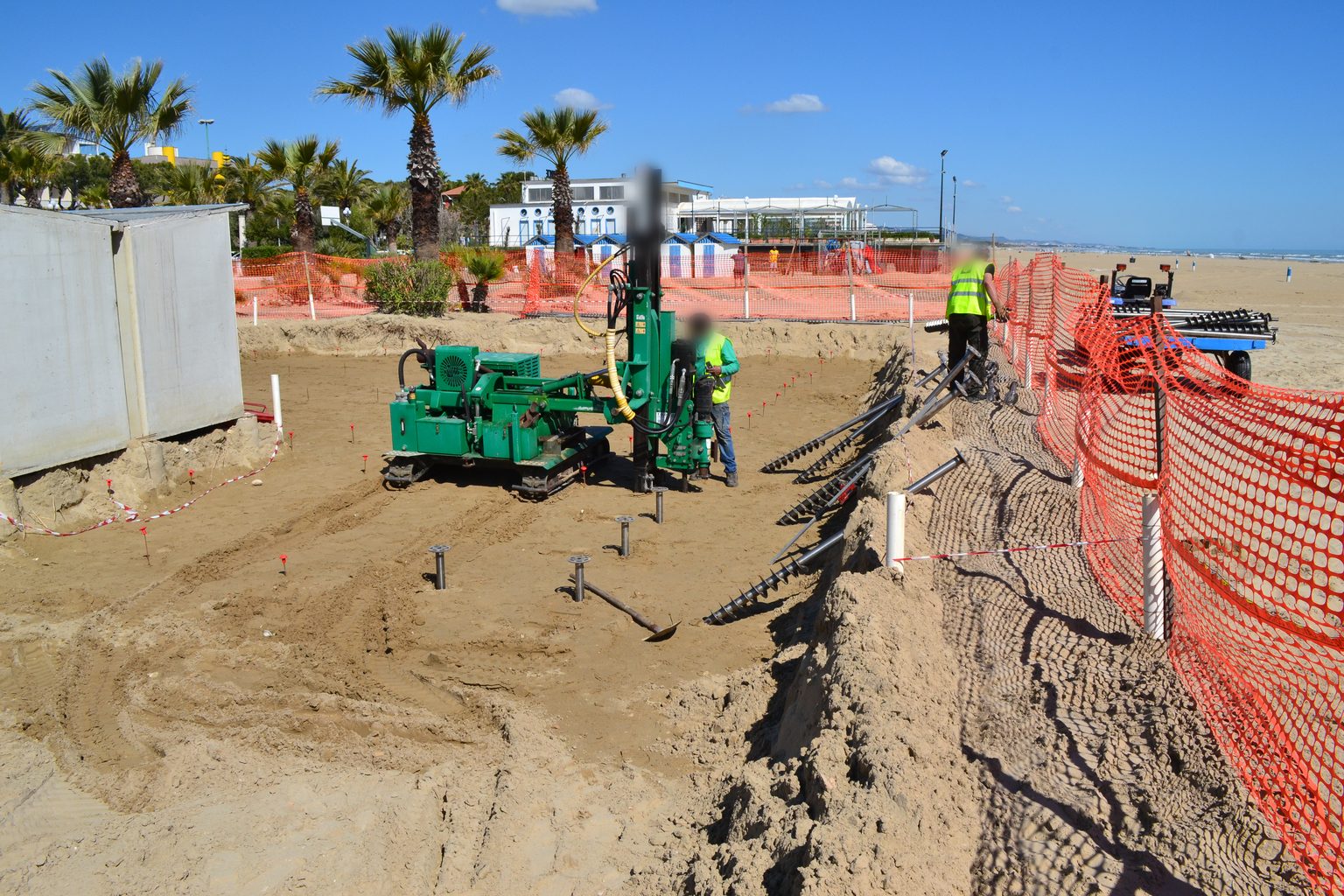

Macchina cingolata verde con la colonna verticale al lavoro sulla spiaggia di Giulianova, tra le file di T-Block già posati e i picchetti dei punti successivi.

Come funziona · Metodo di posa

Posa con la macchina cingolata a colonna

Una macchina cingolata con una colonna verticale: la colonna tiene il T-Block dritto mentre la testa rotativa lo avvita, e sulla stessa colonna il martello che batte il cono per i fori guida. È la macchina dei campi fotovoltaici, delle installazioni industriali e della spiaggia.

Quando si usa

Si usa quando i T-Block sono tanti e devono stare tutti in fila e alla stessa quota: la colonna li tiene verticali uno dopo l'altro. I cingoli portano la macchina anche sulla sabbia e sui campi fangosi.

  • Impianti fotovoltaici a terra
  • Stabilimenti balneari: pedane, cabine, strutture sulla sabbia
  • Installazioni industriali e agricole
  • Parchi e aree verdi con molti punti

Cosa serve

L'attrezzo per il foro guida fa parte della macchina e non è a catalogo. Fra la testa rotativa e il T-Block si usa lo stesso adattatore dell'escavatore o coni chiave speciali

L'adattatore

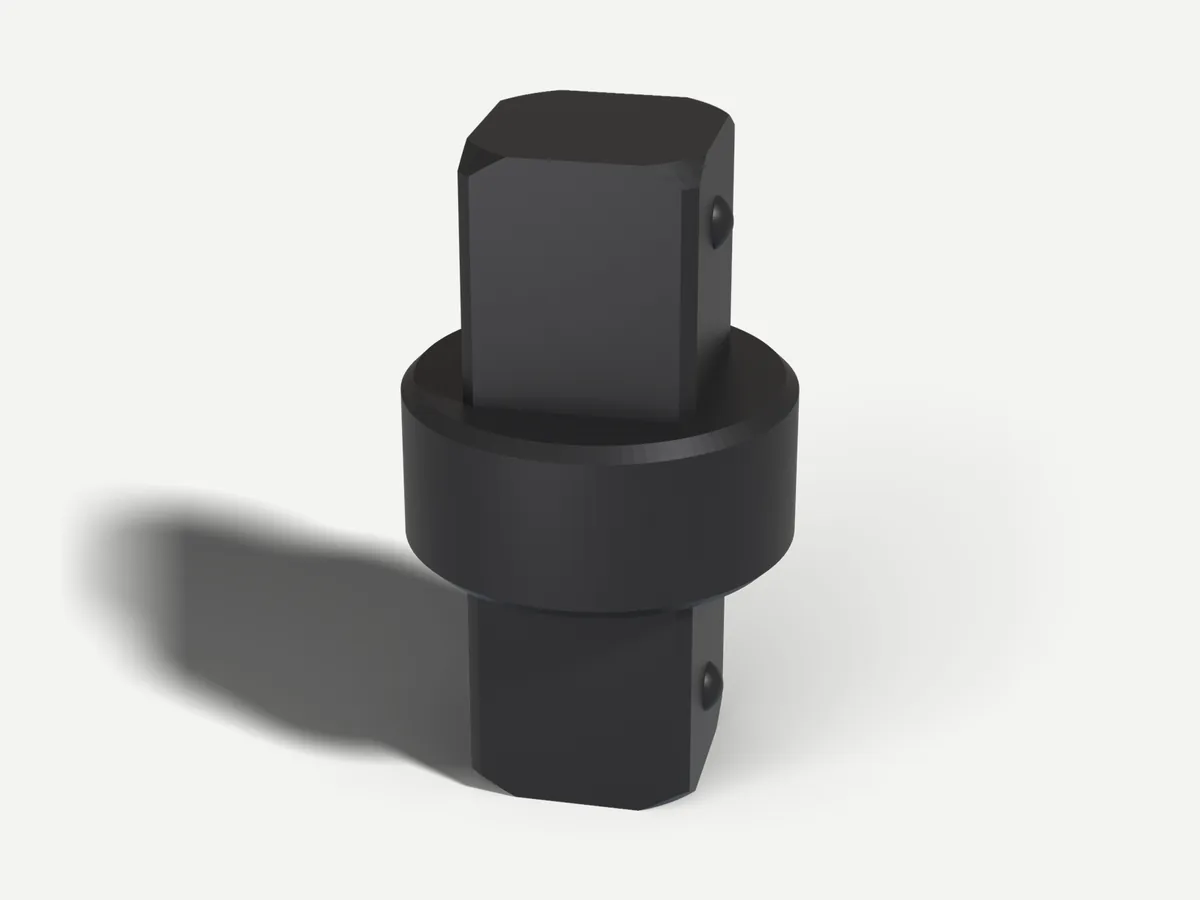

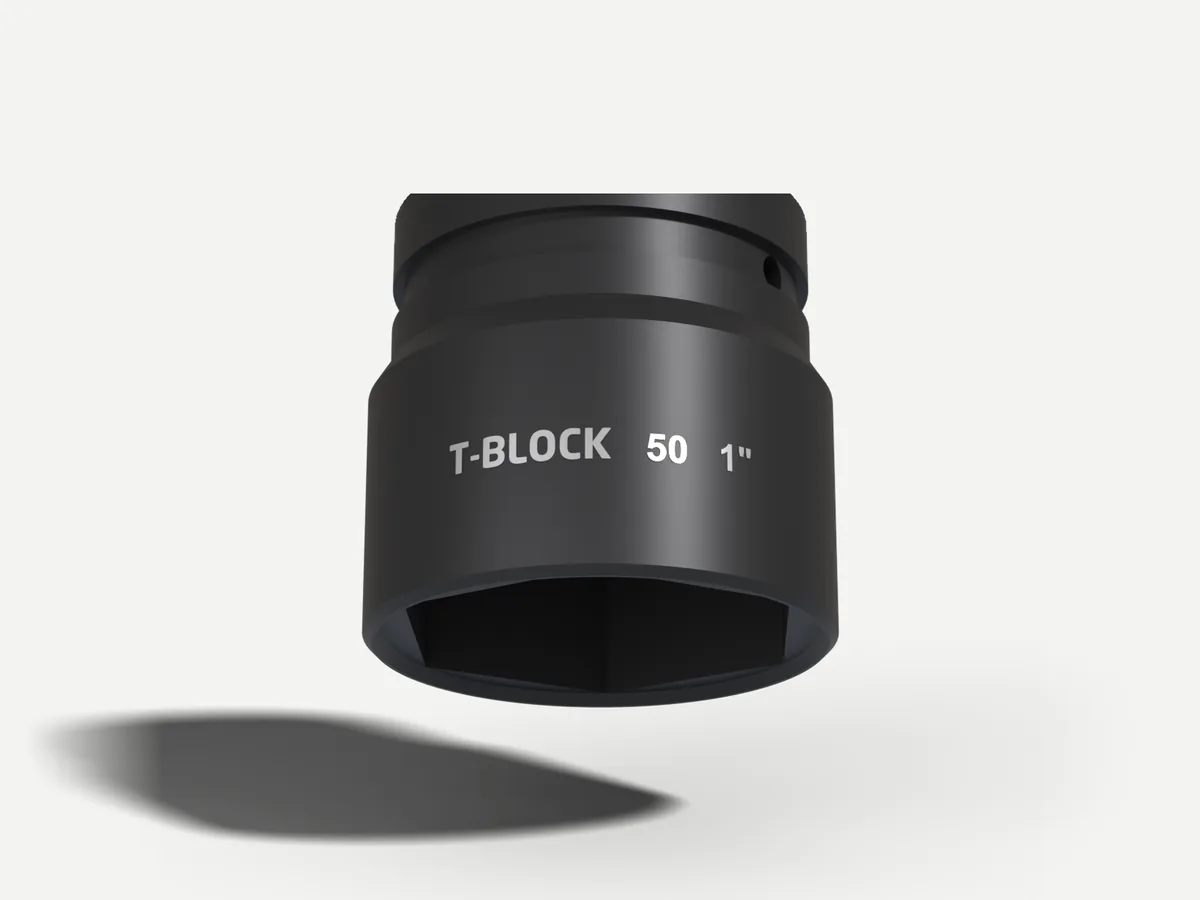

Per le macchine a colonna con cono filettato e uscita maschio da 50: bussola da 50, giunto PMBB e bussola della testa del T-Block.

Per i T-Block senza testa per palo Ø60

L'interfaccia esagonale temporanea si infila in cima al T-Block e prende la bussola da 60. A fine posa si toglie.

Passo per passo

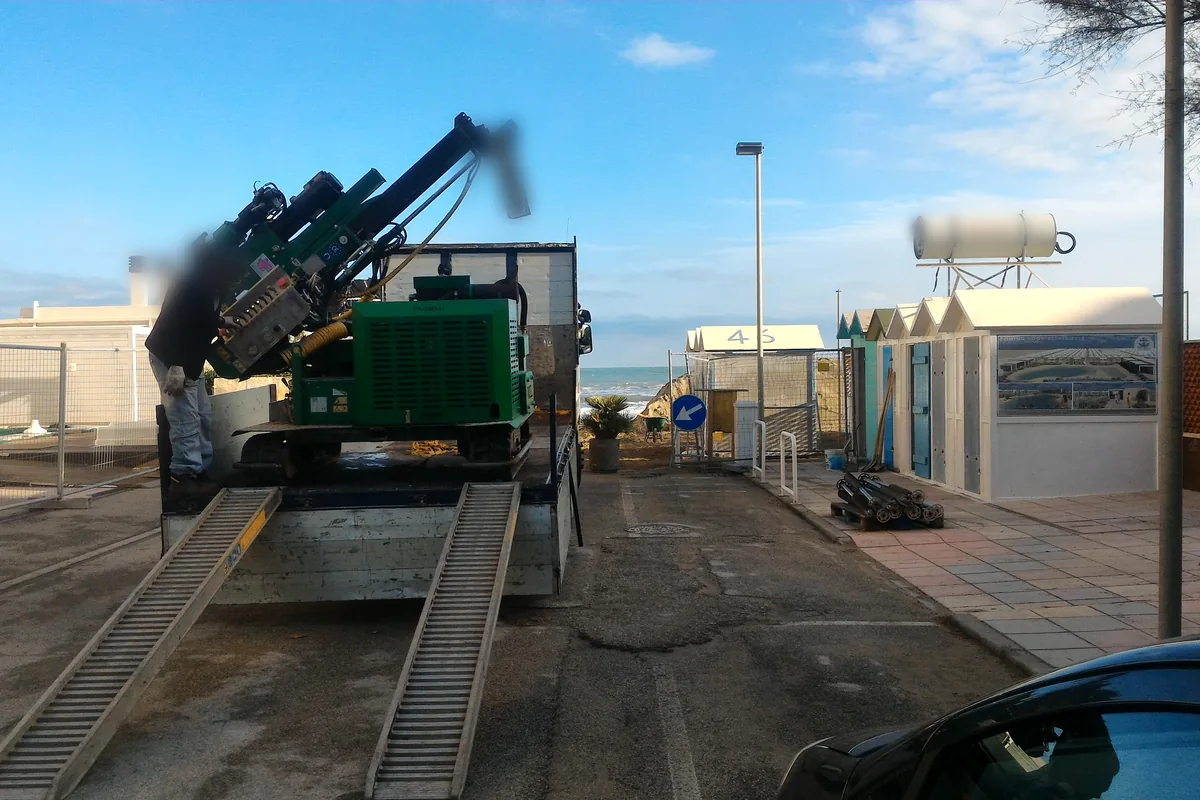

  1. Macchina cingolata verde con la colonna ripiegata che scende dal camion sulle rampe, sul lungomare di Misano Adriatico davanti alle cabine.
    Misano Adriatico, Spiagge Luna

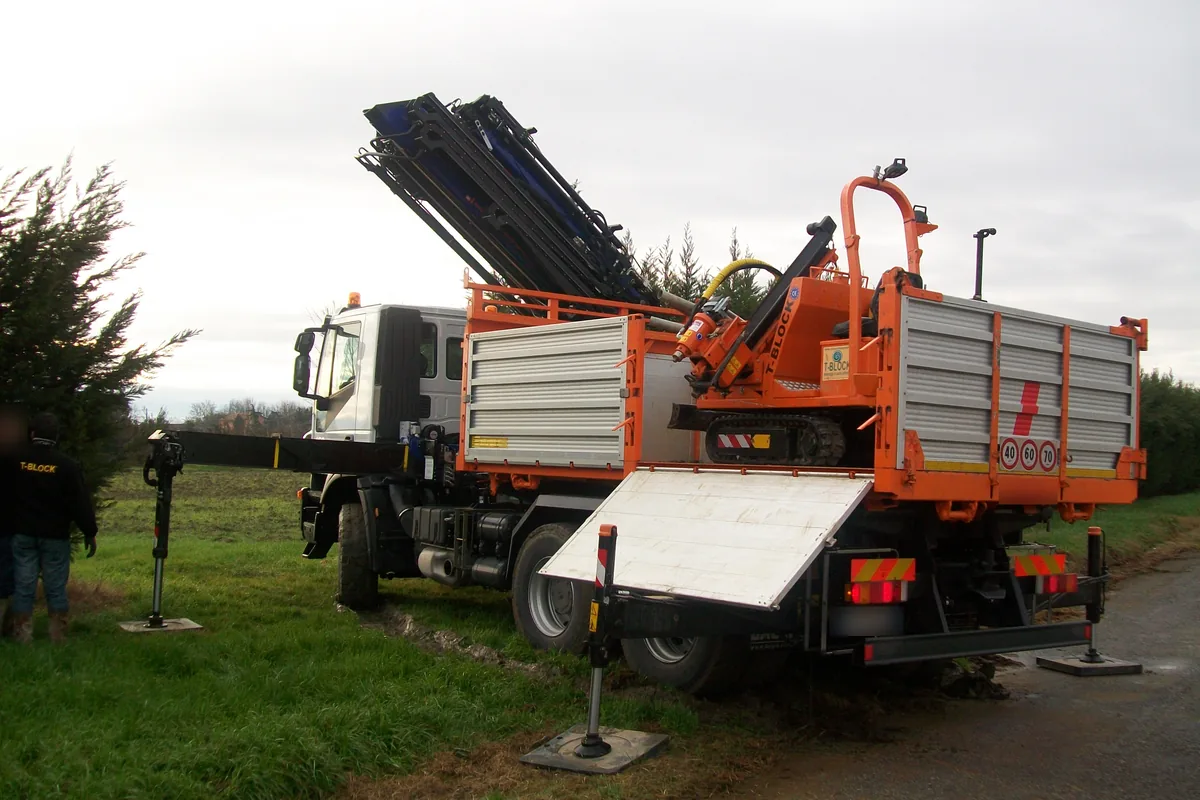

    Macchina cingolata arancione con gli adesivi T-Block sul cassone di un camion con gru, con la sponda abbassata come rampa, all'arrivo al campo fotovoltaico di Taglio di Po.
    Taglio di Po (RO), campo fotovoltaico

    Passo 1: Porta la macchina e i T-Block in cantiere

    La cingolata arriva su camion e scende dalle rampe; i T-Block si distribuiscono lungo le file.

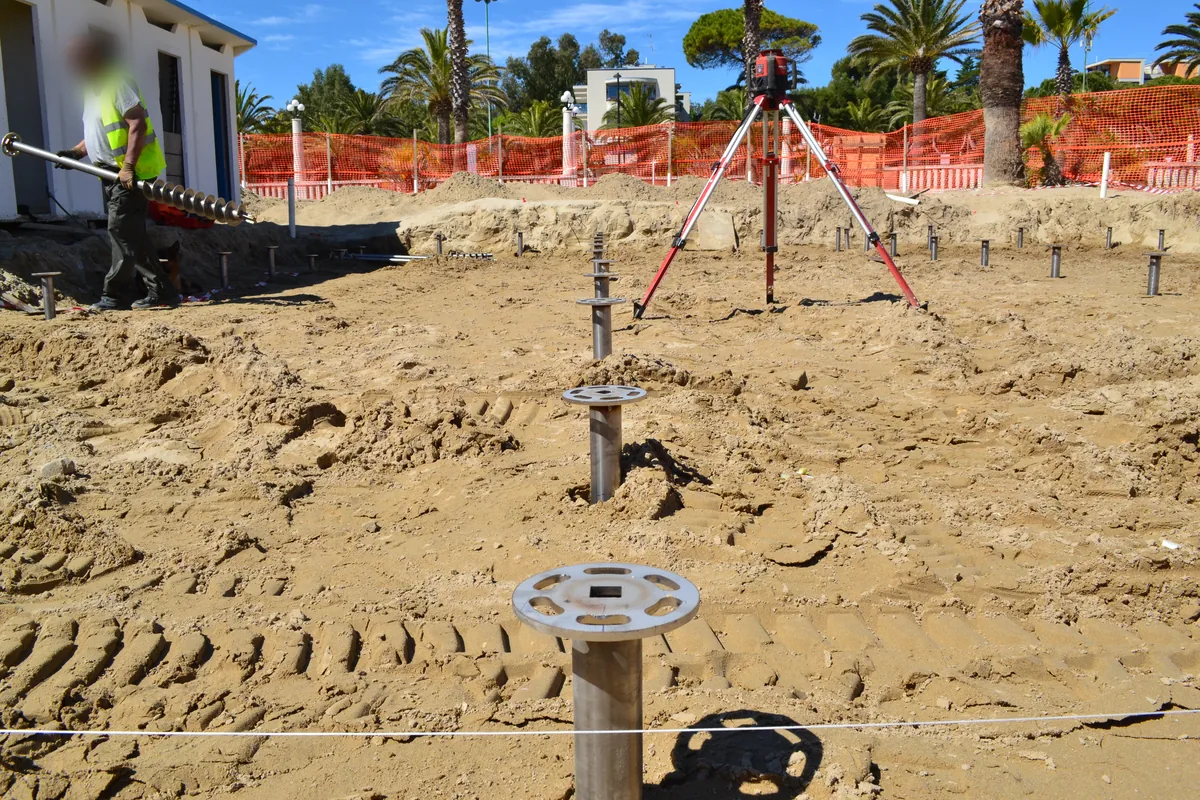

  2. Livello laser su treppiede in mezzo al campo di posa sulla sabbia, con una fila di teste flangiate già a quota.
    Giulianova, Aquamarina

    Passo 2: Traccia il campo

    Il topografo, o un GPS, picchetta ogni punto; il livello laser dà la quota delle teste.

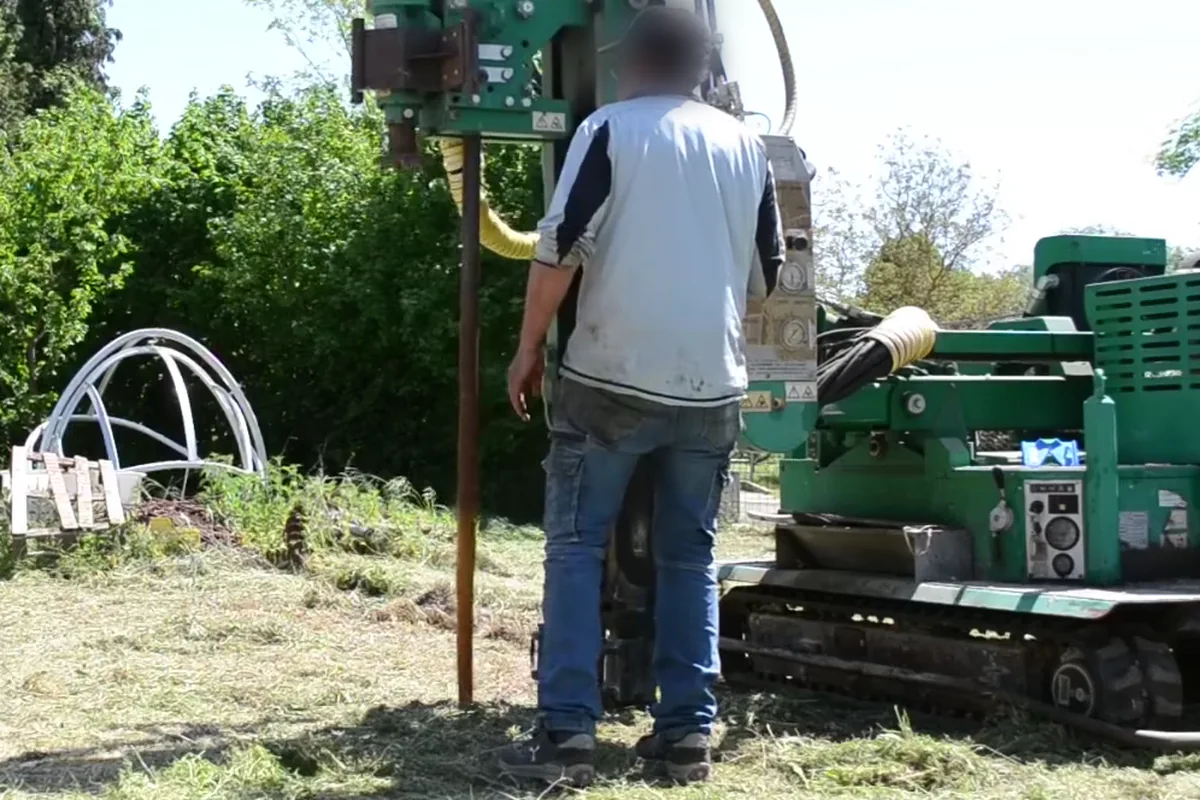

  3. Macchina cingolata verde a colonna che apre il foro guida in un prato: l'asta da preforo scende nel terreno accanto alla colonna, con l'operatore di spalle ai comandi.

    Passo 3: Foro guida sulla stessa colonna

    Nei terreni duri o con sassi, grazie al martello il cono battuto fa il preforo nel punto picchettato in modo perfettamente verticale grazie al vincolo della colonna. Preforo e avvitamento stanno sulla stessa macchina: finito il foro, si passa alla testa rotativa.

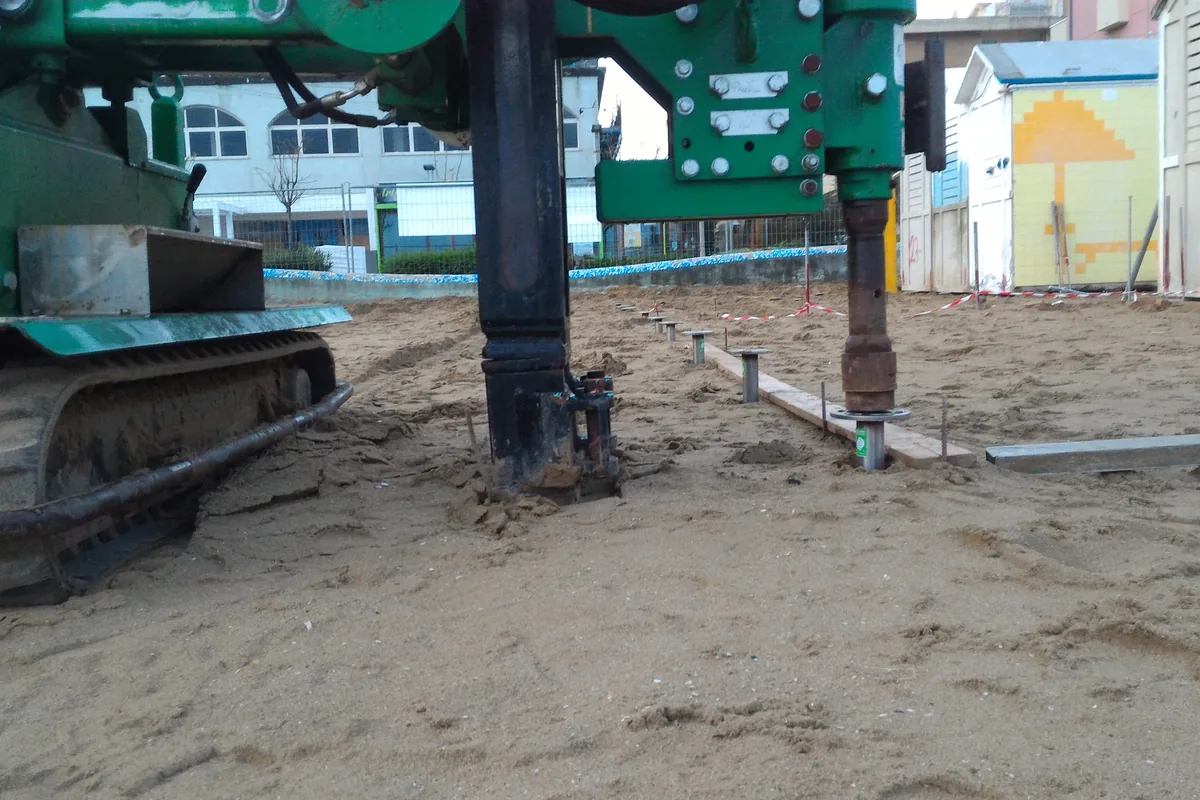

  4. Base della colonna e testa rotativa sopra un T-Block che entra nella sabbia, con le teste già posate sullo sfondo.
    Misano Adriatico, Spiagge Luna

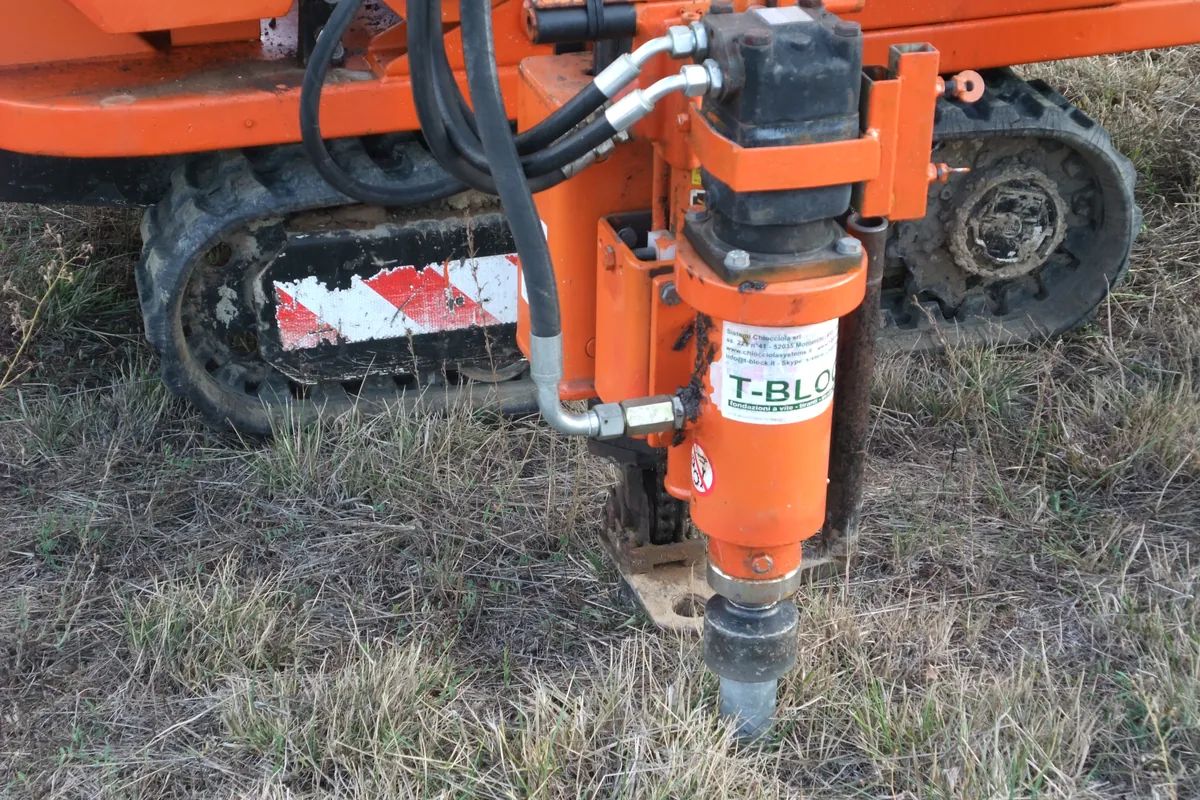

    Testa rotativa con l'adesivo T-Block che avvita un T-Block nel prato, accanto ai cingoli della macchina arancione.
    Parco di Monterchi (AR)

    Passo 4: Avvita sulla stessa macchina

    Si passa alla testa rotativa, si aggancia il T-Block e la colonna lo tiene dritto mentre gira ed entra nel terreno.

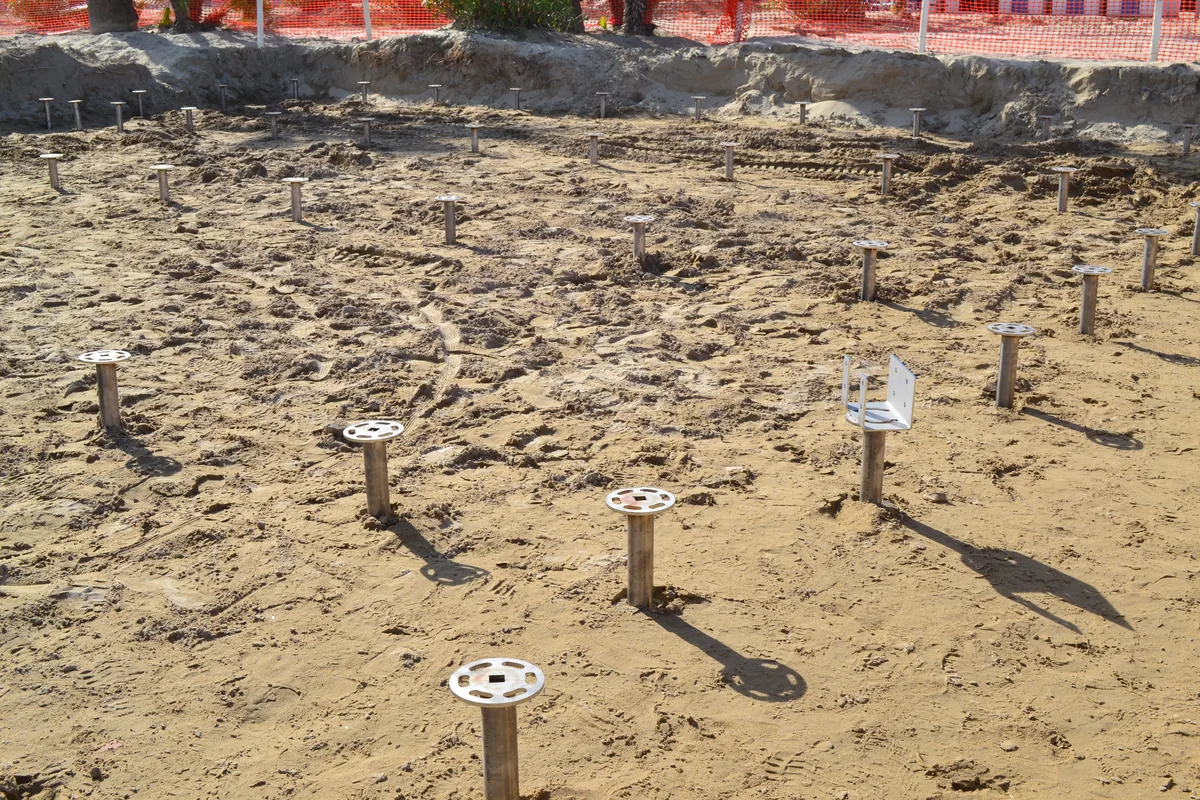

  5. Teste flangiate dei T-Block a quota nella sabbia, in file regolari.
    Giulianova, Aquamarina

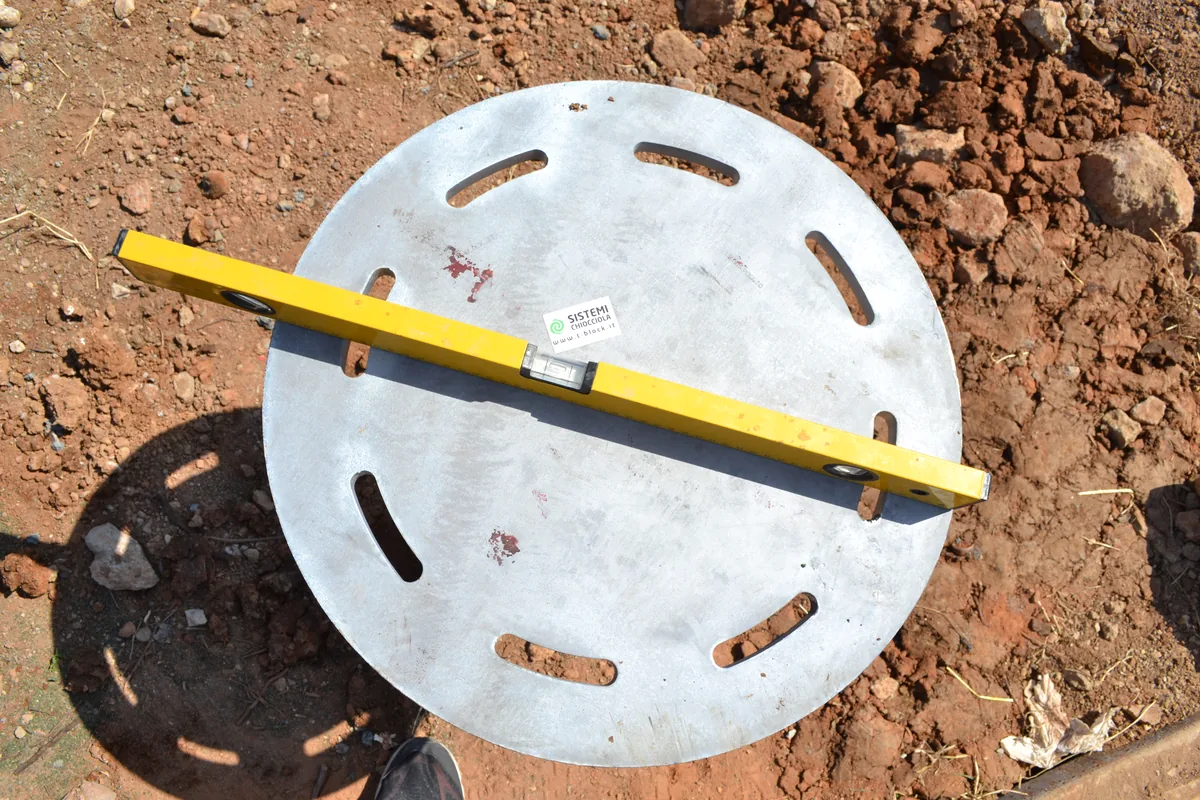

    Livella a bolla gialla appoggiata sulla flangia di un T-Block appena posato.

    Passo 5: Controlla, fila per fila

    Verticalità e quota si controllano su ogni T-Block: la livella sulla flangia dice se la testa è in piano.

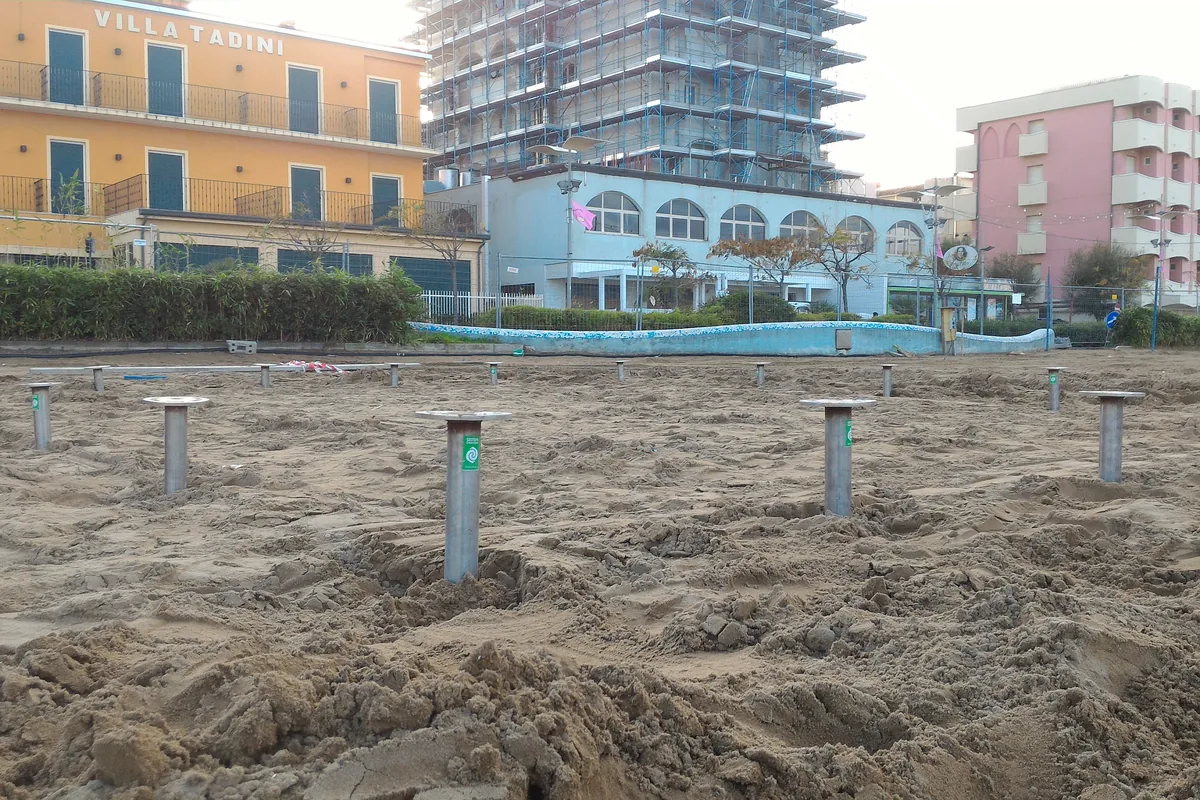

  6. Campo di T-Block posati sulla spiaggia di Misano Adriatico davanti agli alberghi del lungomare, pronti per la struttura.
    Misano Adriatico, Spiagge Luna

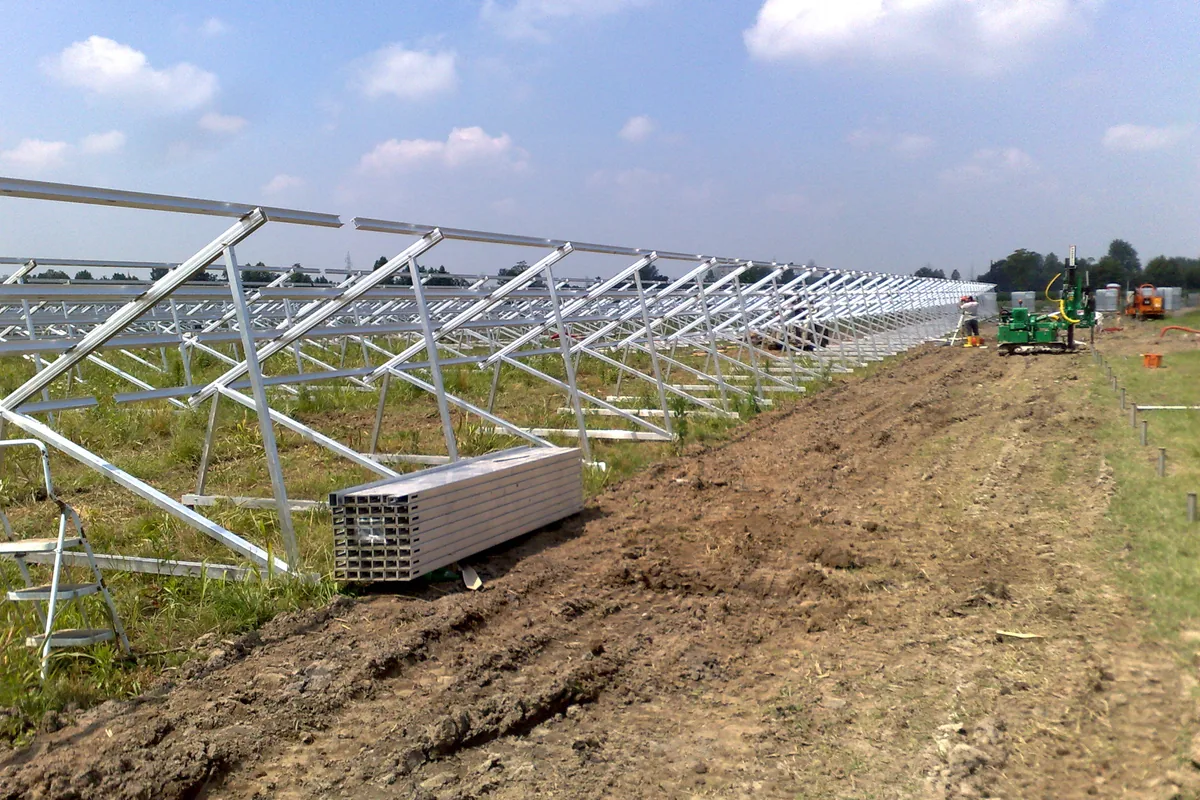

    File di strutture in alluminio di un impianto fotovoltaico montate sui T-Block in un campo agricolo.

    Passo 6: Monta le strutture

    Sulle teste si montano i telai dei pannelli, le pedane, le coperture. Non c'è un getto da aspettare.

Macchine diverse, la stessa posa

La posa si può fare con macchine cingolate diverse: quello che serve è la colonna, il martello per il preforo e la testa rotativa. Nelle foto, la macchina verde sulla spiaggia e quella arancione nel parco di Monterchi e nei campi fotovoltaici: cambia il terreno, la sequenza resta quella.

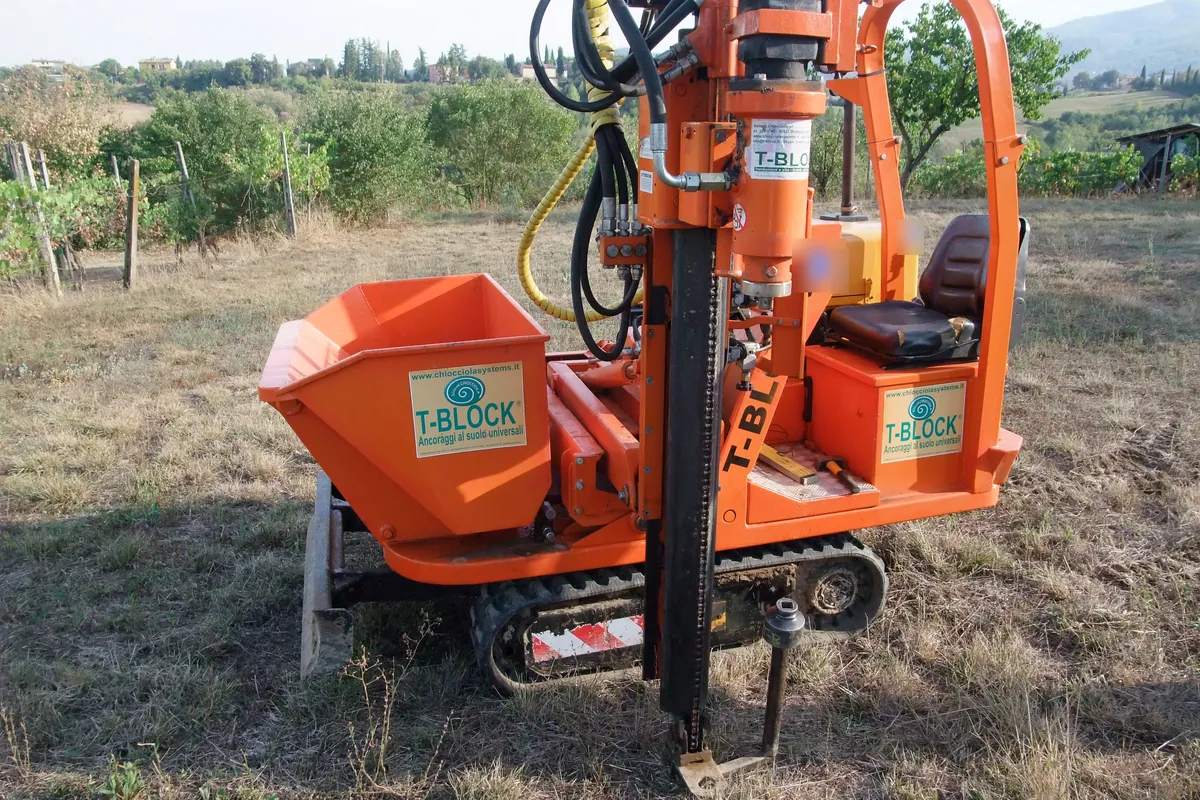

Macchina cingolata arancione con gli adesivi T-Block e la colonna alzata in verticale, su un prato accanto a un vigneto nel parco di Monterchi.
Parco di Monterchi (AR)

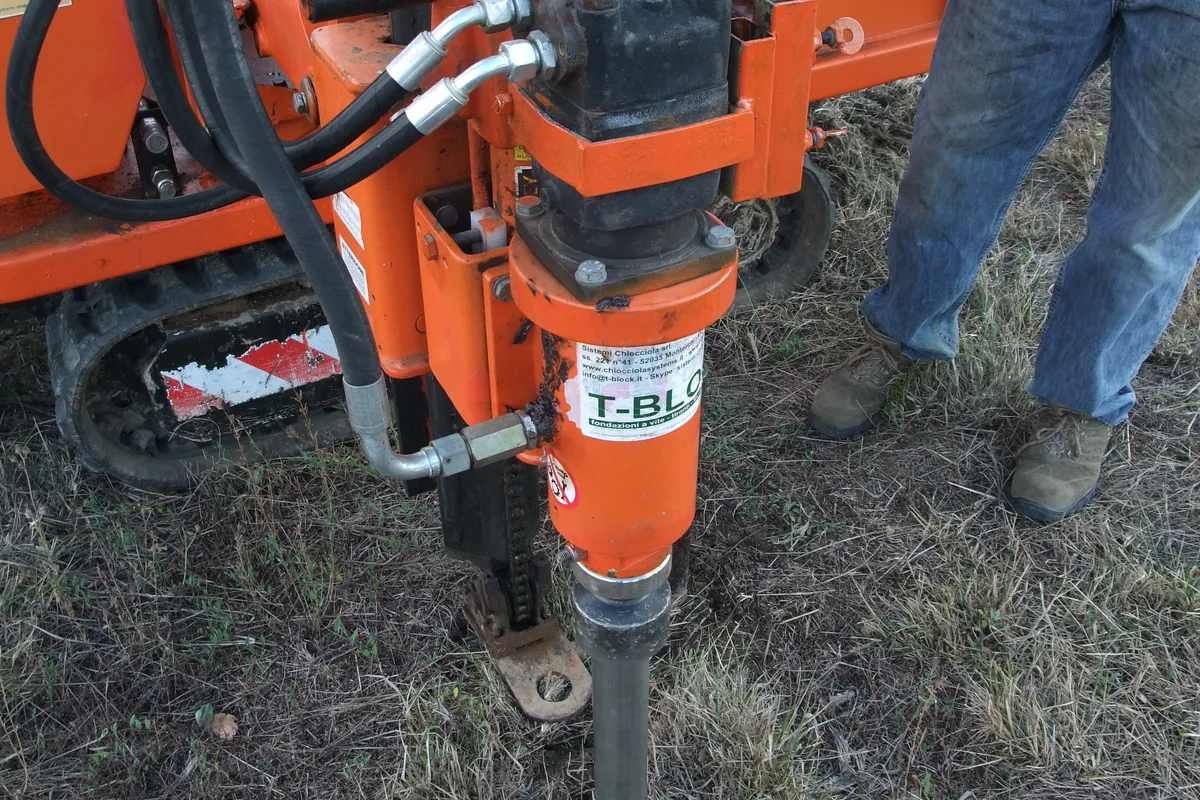

La testa rotativa con l'adesivo T-Block della macchina arancione che porta un T-Block nel prato, lungo la colonna.
Parco di Monterchi (AR)

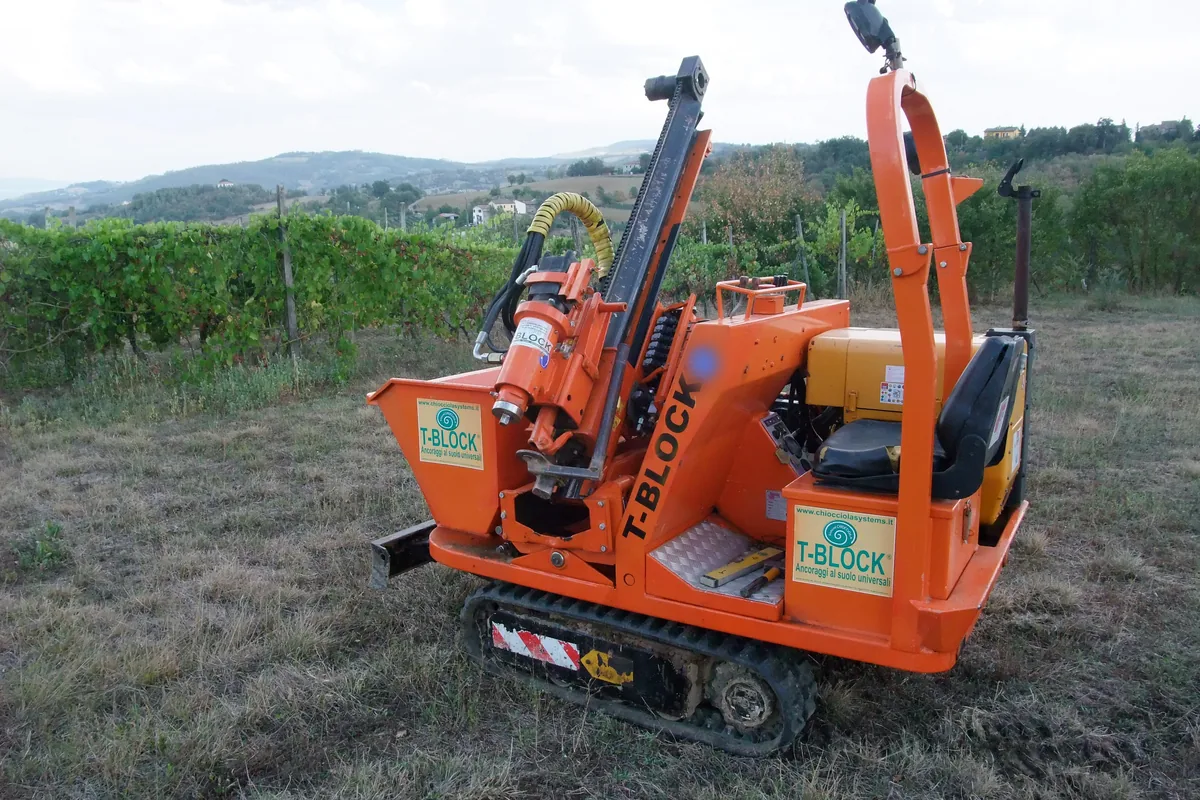

Macchina cingolata arancione con la colonna e gli adesivi T-Block, ferma su un prato accanto a un vigneto.
Parco di Monterchi (AR)

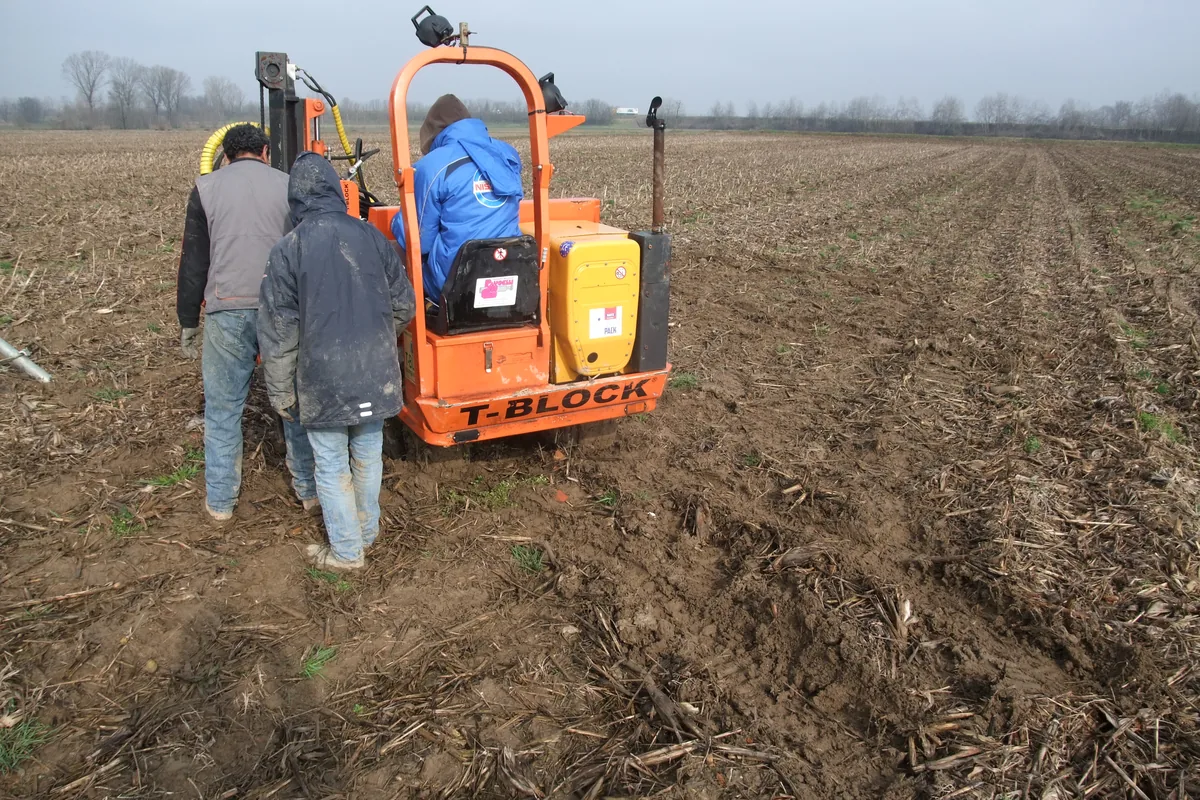

Macchina cingolata arancione T-Block al lavoro in un campo agricolo, con la squadra accanto alla colonna.
Il campo agricolo, prima delle strutture fotovoltaiche.
