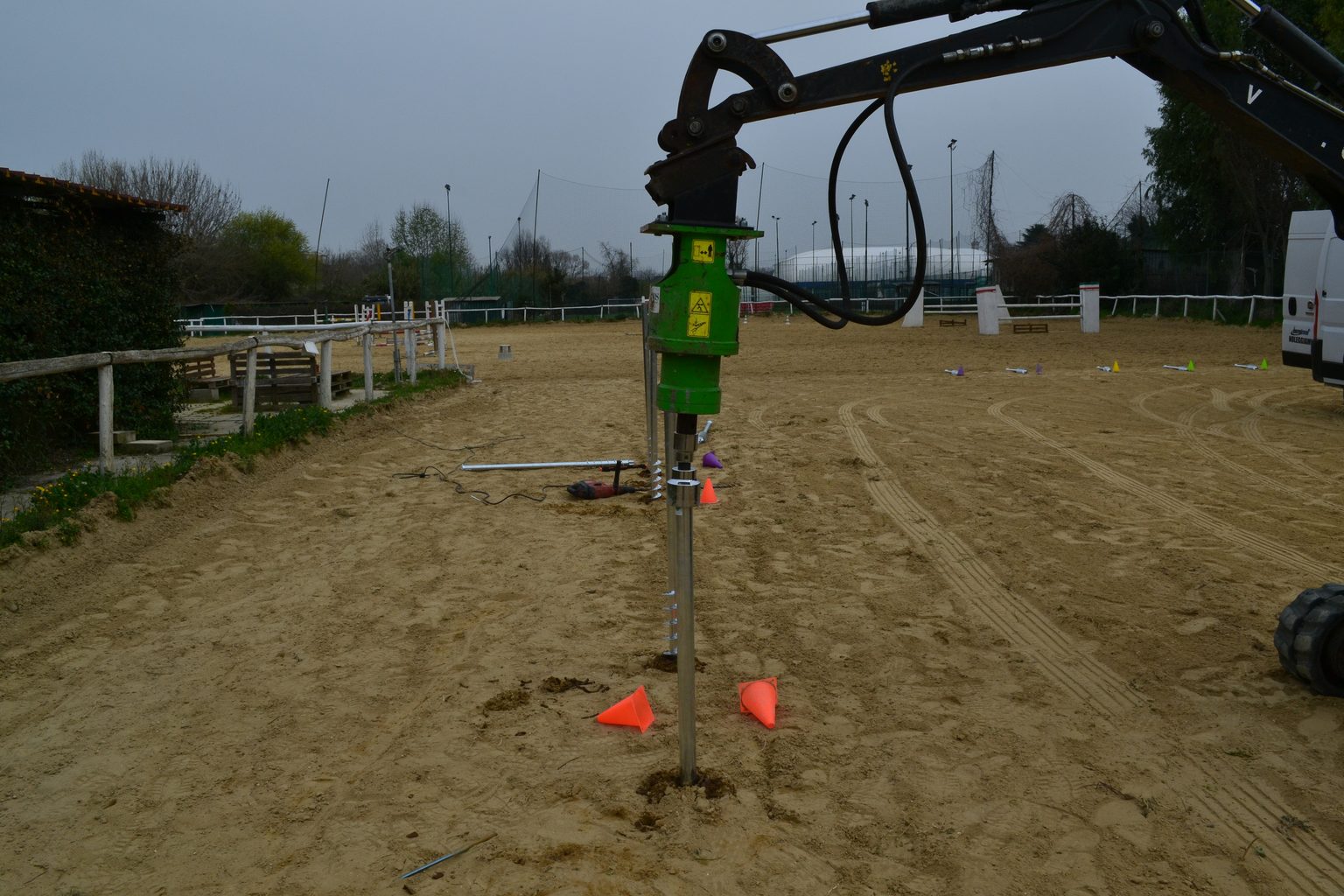

Testa rotativa idraulica verde sul braccio di un miniescavatore, con un T-Block agganciato che scende sul punto segnato dai coni nel maneggio del Circolo Ippico Sette Colli a Roma.

Come funziona · Metodo di posa

Posa con l'escavatore e la testa rotativa

Sul braccio del miniescavatore si monta una testa rotativa idraulica: la macchina fa girare il T-Block e lo accompagna nel terreno, mentre un operatore a terra lo guida sul punto. È il metodo per i cantieri con molti punti e per i T-Block più grandi.

Quando si usa

La testa idraulica serve per le serie che a mano o con l'avvitatore non si posano più: T10 e T15. Si usa anche nei cantieri grandi, quando i punti da posare sono tanti.

  • Strutture in legno e moduli abitativi su piattaforma
  • Maneggi, campi sportivi, strutture per eventi
  • Micro eolico e sostegni alti
  • Segnaletica lungo le strade
  • Cantieri con molti punti da posare

Cosa serve

Fra la testa rotativa e il T-Block ci vuole un adattatore di tre pezzi: la bussola lato macchina, il giunto e la bussola della misura della testa del T-Block, indicata nella scheda del modello.

L'adattatore

La bussola da 50 si innesta sull'uscita della testa rotativa; il giunto PMBB la unisce, dorso contro dorso, alla bussola da 1" che prende la testa del T-Block.

Per i T-Block senza testa per palo Ø60

L'interfaccia esagonale temporanea si infila in cima al T-Block e prende la bussola da 60. A fine posa si toglie.

Passo per passo

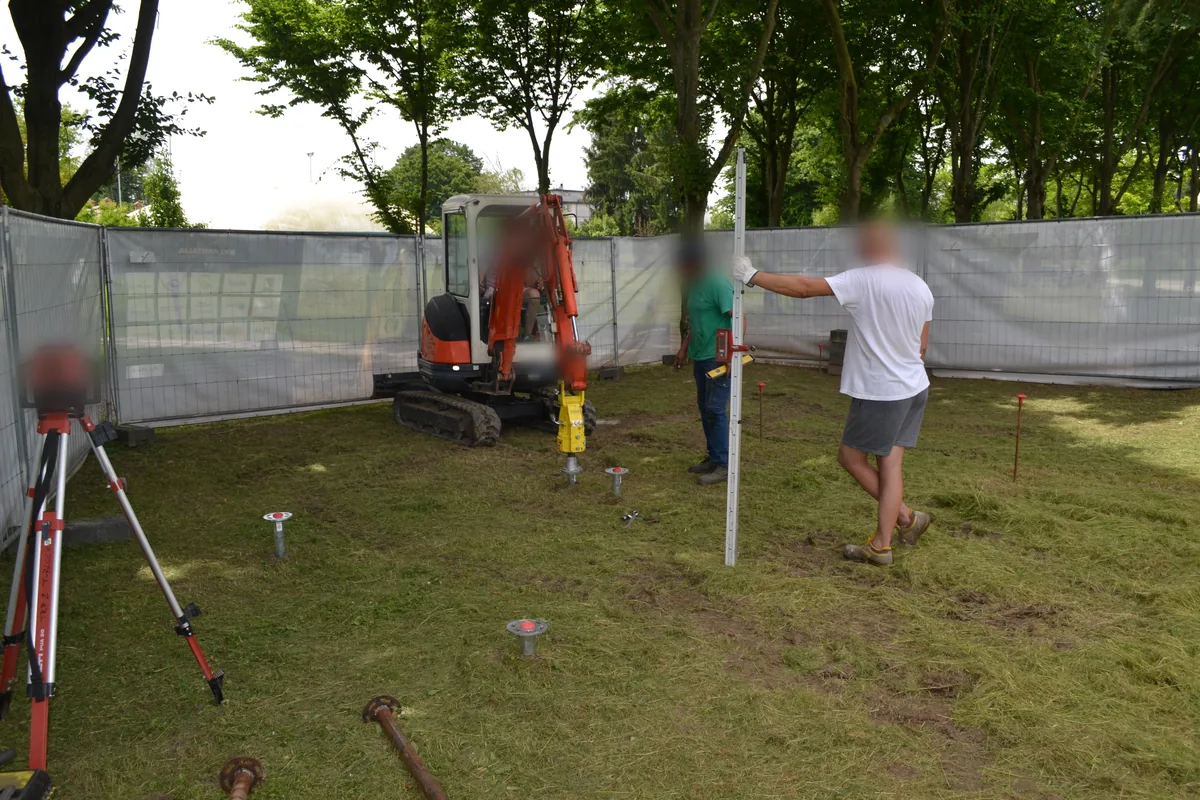

  1. Livello laser rotante su treppiede in primo piano, operatore con la stadia e miniescavatore con la testa rotativa in un'area recintata a prato, a Ca' della Nave.
    Ca' della Nave

    Passo 1: Traccia i punti e le quote

    Con il livello laser rotante, o con la stazione totale negli schemi più complessi, si segnano i punti con i picchetti e si fissa la quota delle teste.

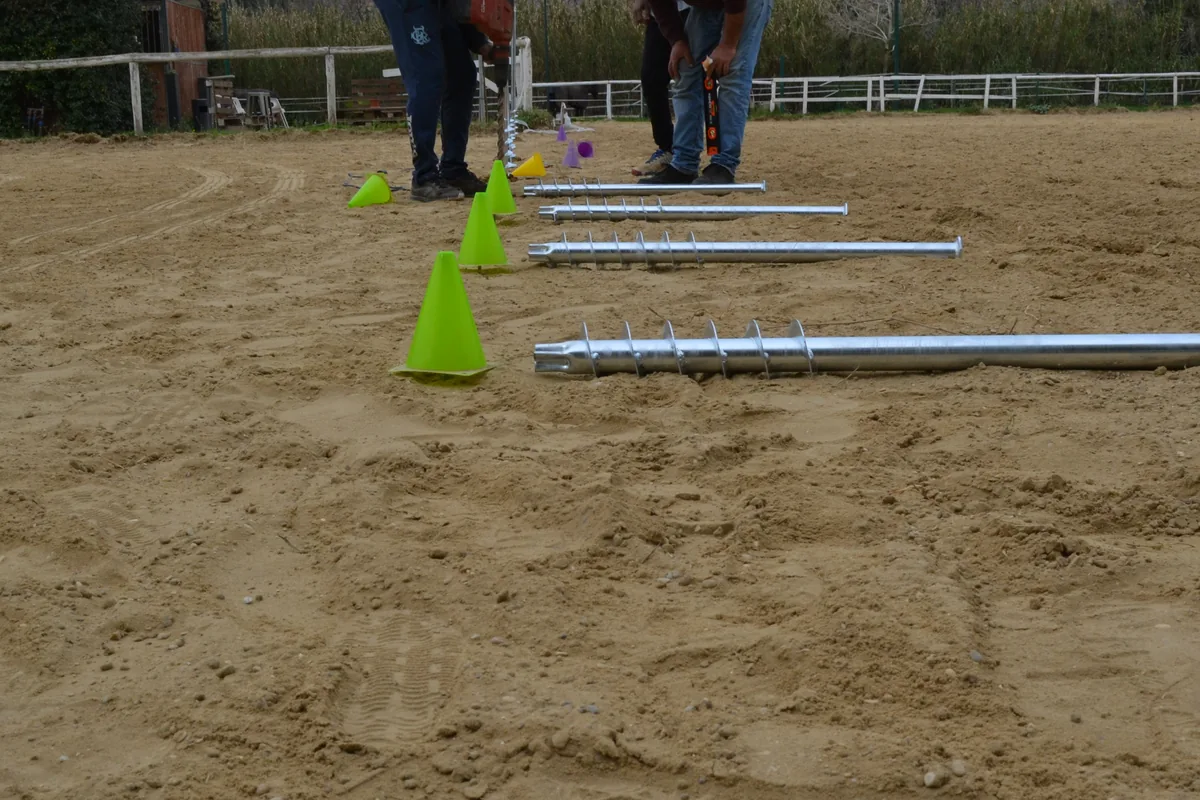

  2. T-Block distesi sulla sabbia di un maneggio accanto ai coni che segnano i punti di posa.
    Circolo Ippico Sette Colli, Roma

    Passo 2: Distribuisci i T-Block

    Ogni T-Block si appoggia vicino al suo punto, così la macchina non perde tempo a cercarli.

  3. Passo 3: Foro guida, dove il terreno lo chiede

    Nei terreni duri o con sassi si apre prima un foro guida, col martello rotativo o con una trivella: un foro piccolo, non uno scavo. Nella sabbia di solito non serve.

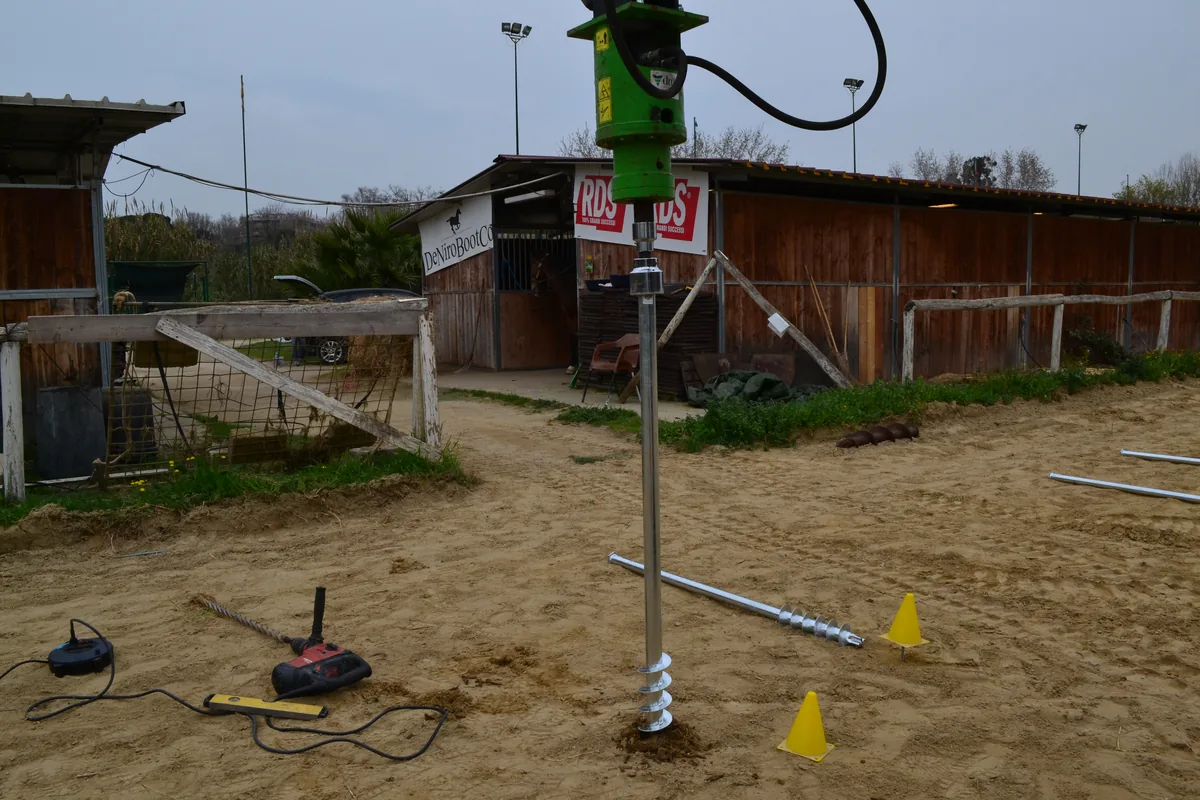

  4. T-Block agganciato alla testa rotativa verde, sollevato in verticale sopra il punto di posa segnato dai coni.
    Circolo Ippico Sette Colli, Roma

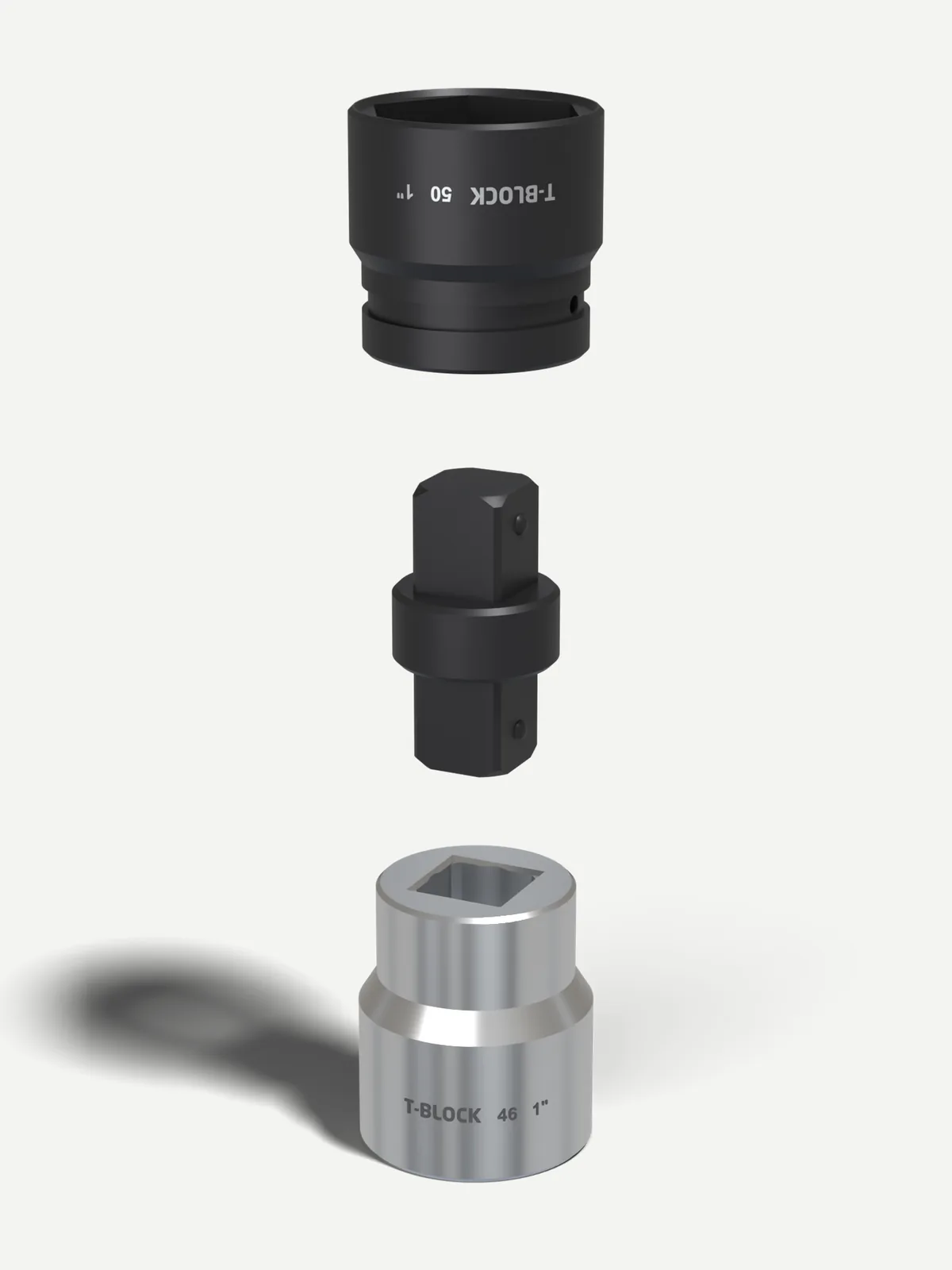

    Esploso dell'adattatore: bussola da 50 lato macchina, giunto PMBB e bussola della testa del T-Block.
    L'adattatore

    Passo 4: Aggancia il T-Block alla testa

    Sulla testa rotativa si monta l'adattatore: bussola lato macchina, giunto e bussola della misura della testa del T-Block. Si aggancia il T-Block, lo si solleva e l'operatore a terra ne guida la punta sul segno.

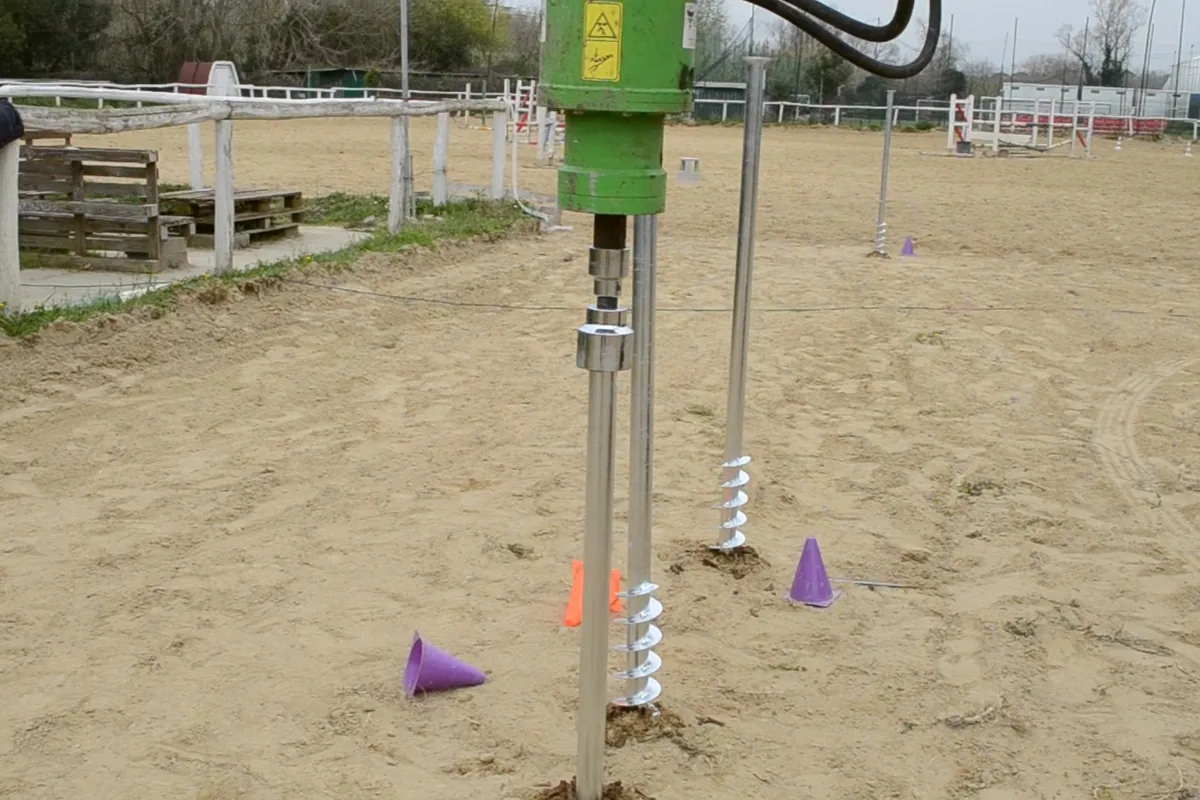

  5. Il T-Block che entra nella sabbia del maneggio sotto la testa rotativa, con le spire ancora visibili.
    Circolo Ippico Sette Colli, Roma

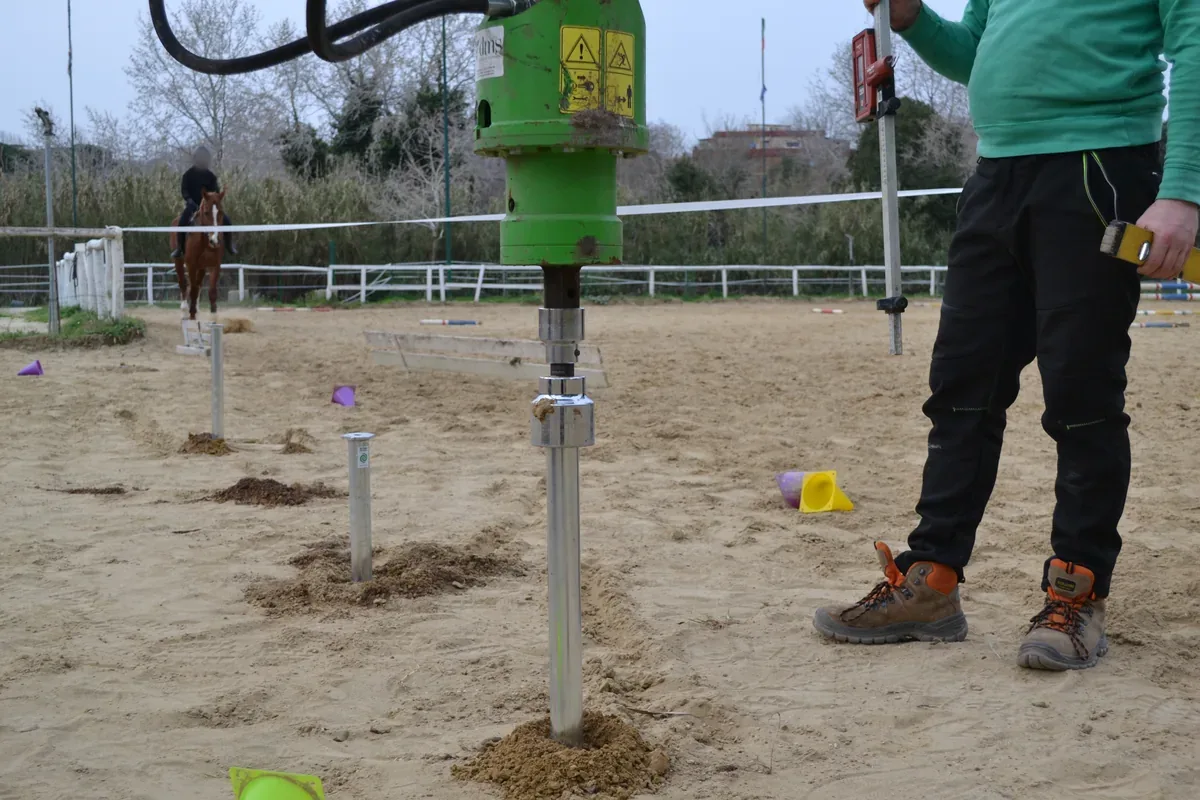

    La testa rotativa verde che porta il T-Block quasi a fine corsa, con l'operatore a terra accanto.
    Circolo Ippico Sette Colli, Roma

    Passo 5: Avvita

    La testa fa girare il T-Block e il braccio lo accompagna verso il basso. L'operatore a terra controlla che resti verticale e segnala a chi manovra.

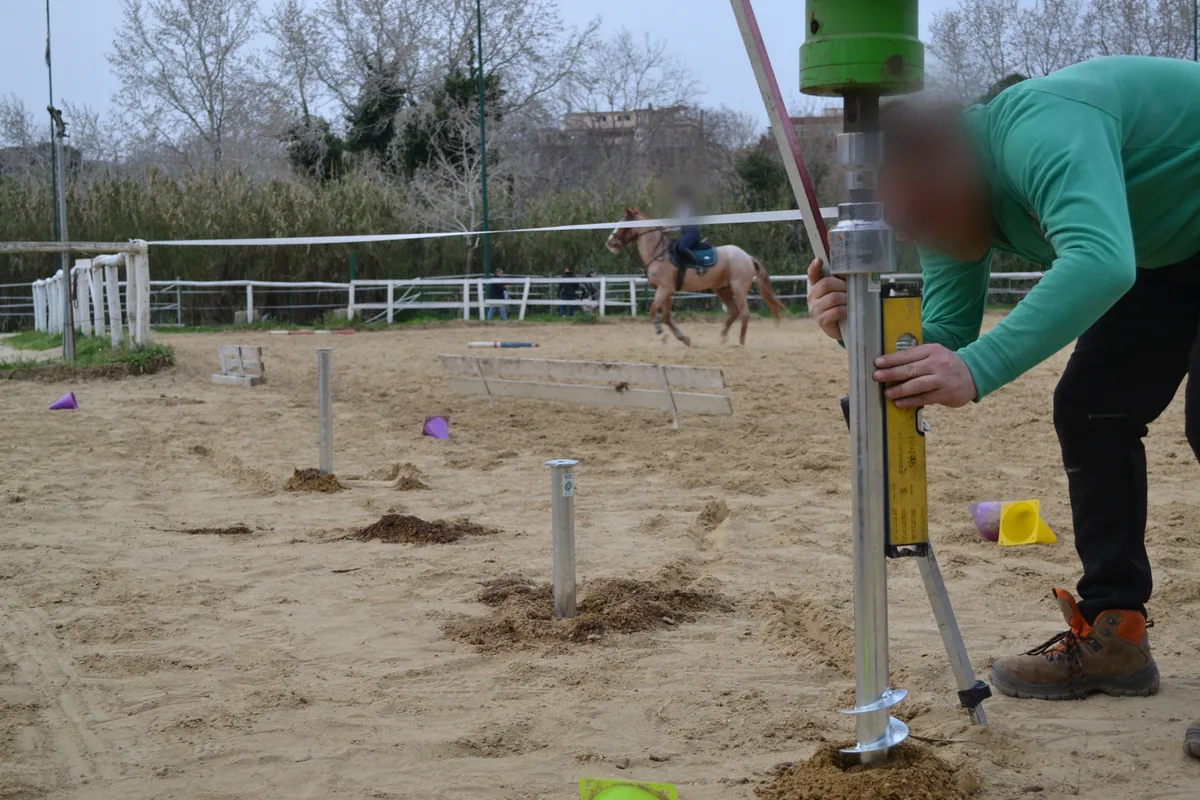

  6. Operatore che appoggia la livella digitale al fusto del T-Block ancora agganciato alla testa rotativa.
    Circolo Ippico Sette Colli, Roma

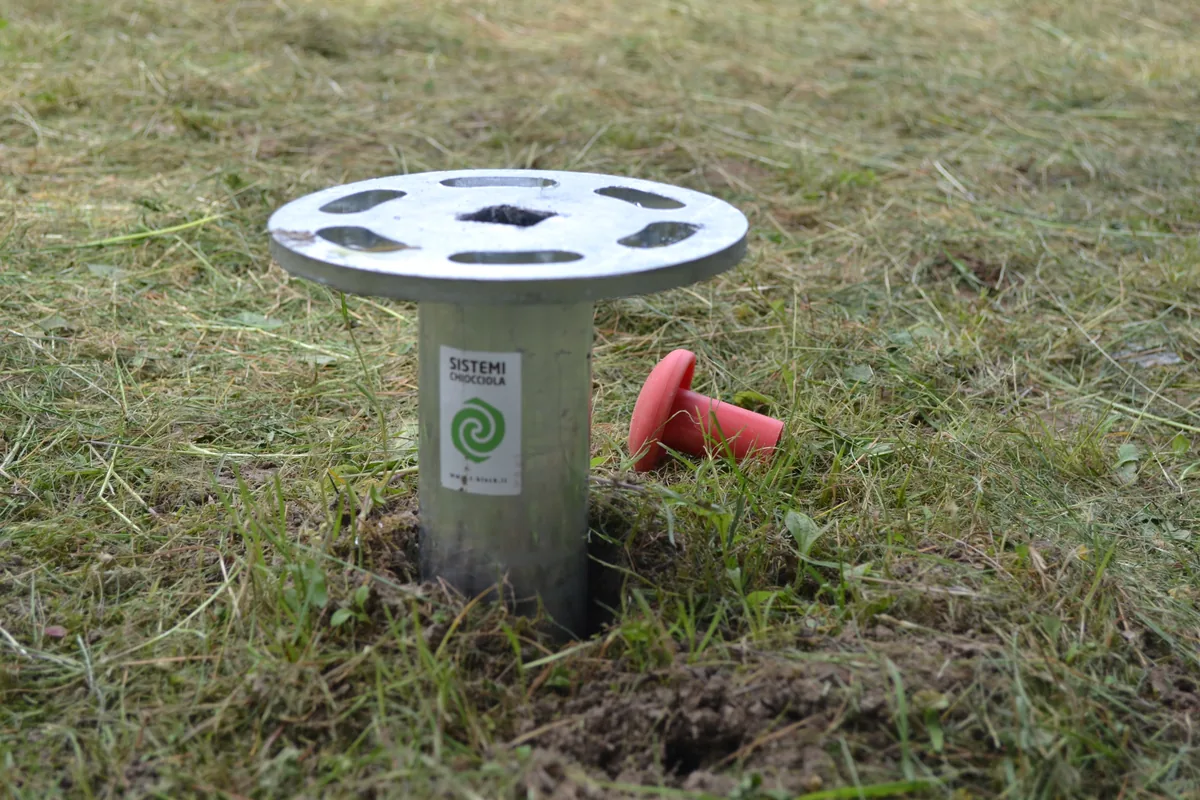

    Testa flangiata di un T-Block posato a quota nel prato, con l'etichetta sul fusto.
    Ca' della Nave

    Passo 6: Controlla verticalità e quota

    Con la livella o l'inclinometro appoggiati al fusto si verifica che il T-Block sia a piombo; la testa deve arrivare alla quota del progetto.

  7. Piattaforma in legno appoggiata sui T-Block vicino al mare.
    Ca' della Nave

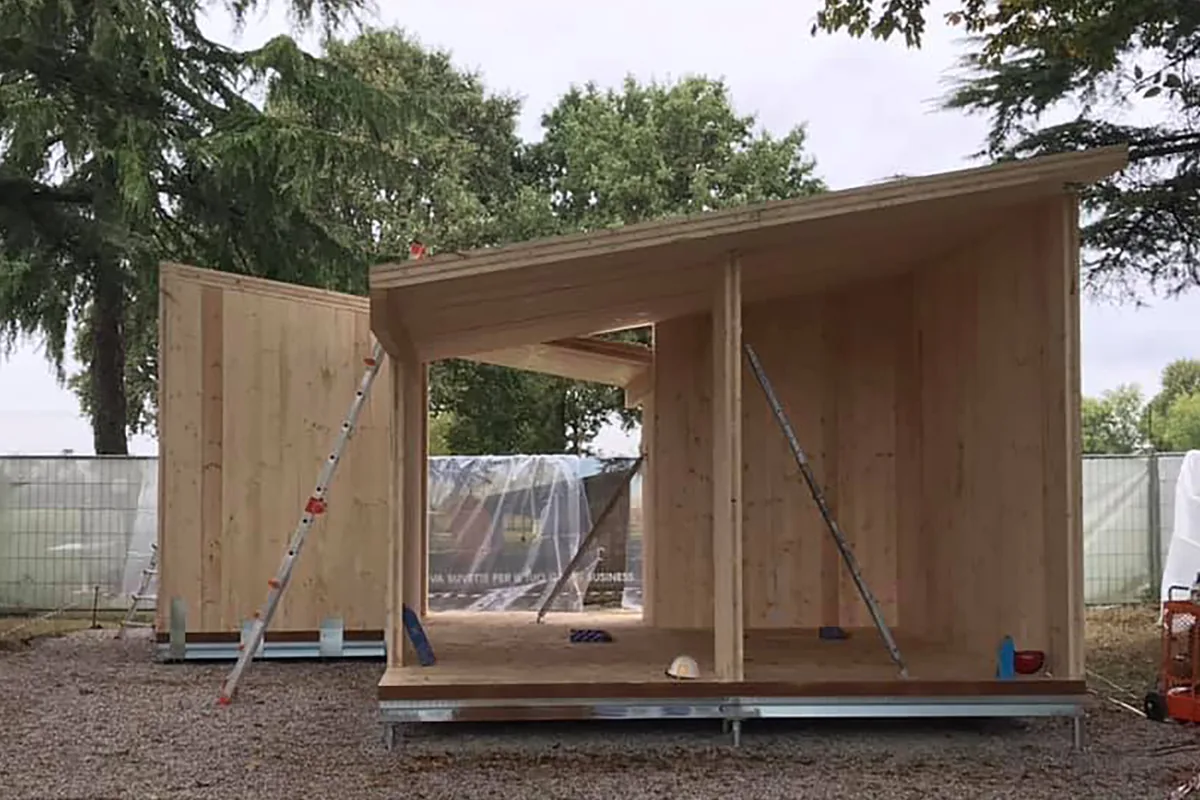

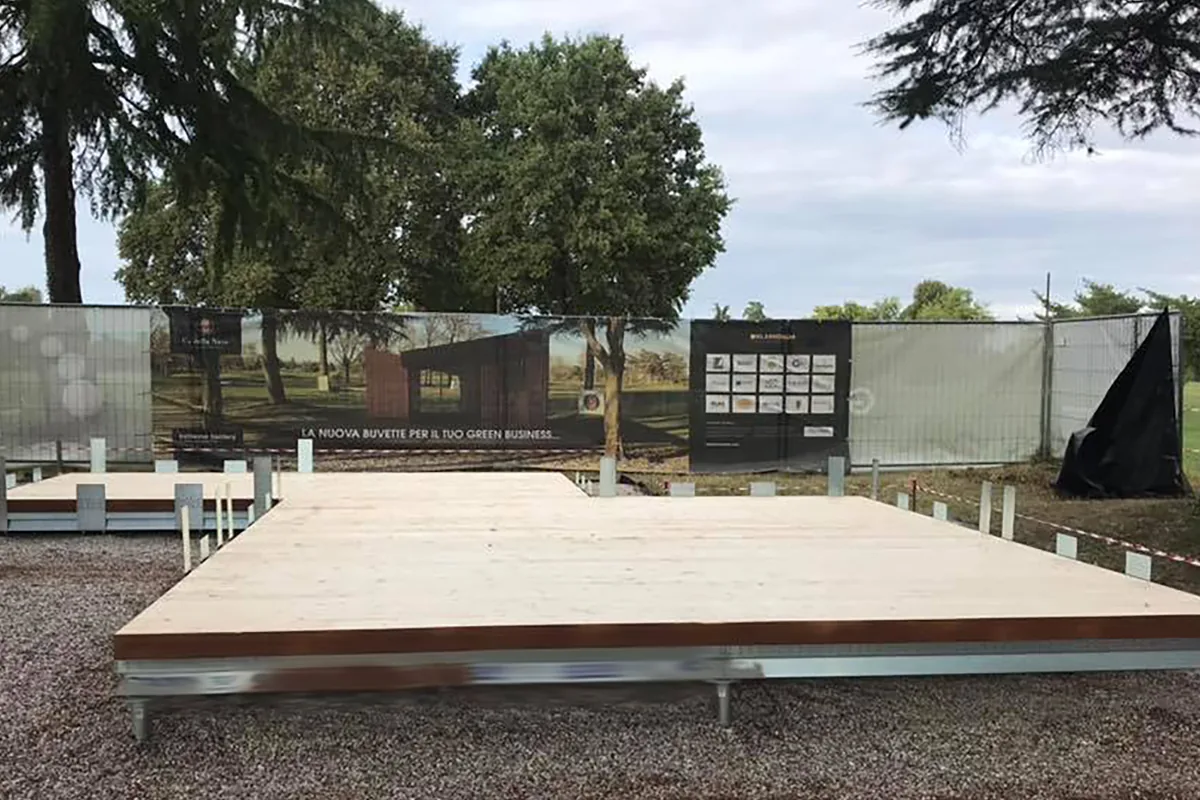

    Edificio in legno XLMA in costruzione sulla piattaforma ancorata con le fondazioni a vite T-Block.
    Ca' della Nave

    Passo 7: Monta la struttura

    Sulle teste si monta la struttura: una piattaforma, un telaio, un sostegno. Si comincia appena i T-Block sono a quota.

Attenzione

Cosa non fare, a cosa stare attenti

  • Il T-Block va tenuto verticale dal primo giro: l'operatore a terra guida la punta sul segno e segnala a chi manovra.
  • L'adattatore si monta completo: il giunto PMBB è il pezzo che tiene insieme la bussola lato macchina e quella della testa.
Video ospitato su YouTube, si carica solo quando premi play.

Guardalo fare

Micro eolico WindCity a Torbole, sul lago di Garda: T-Block posati col miniescavatore, senza calcestruzzo.

Gli altri metodi

Tutte le fasi di un cantiere

Hai un progetto?

Raccontaci cosa devi installare e dove: ti aiutiamo a scegliere il modello e il metodo di posa. Il configuratore propone serie e numero di T-Block partendo dall'applicazione e dal terreno.
