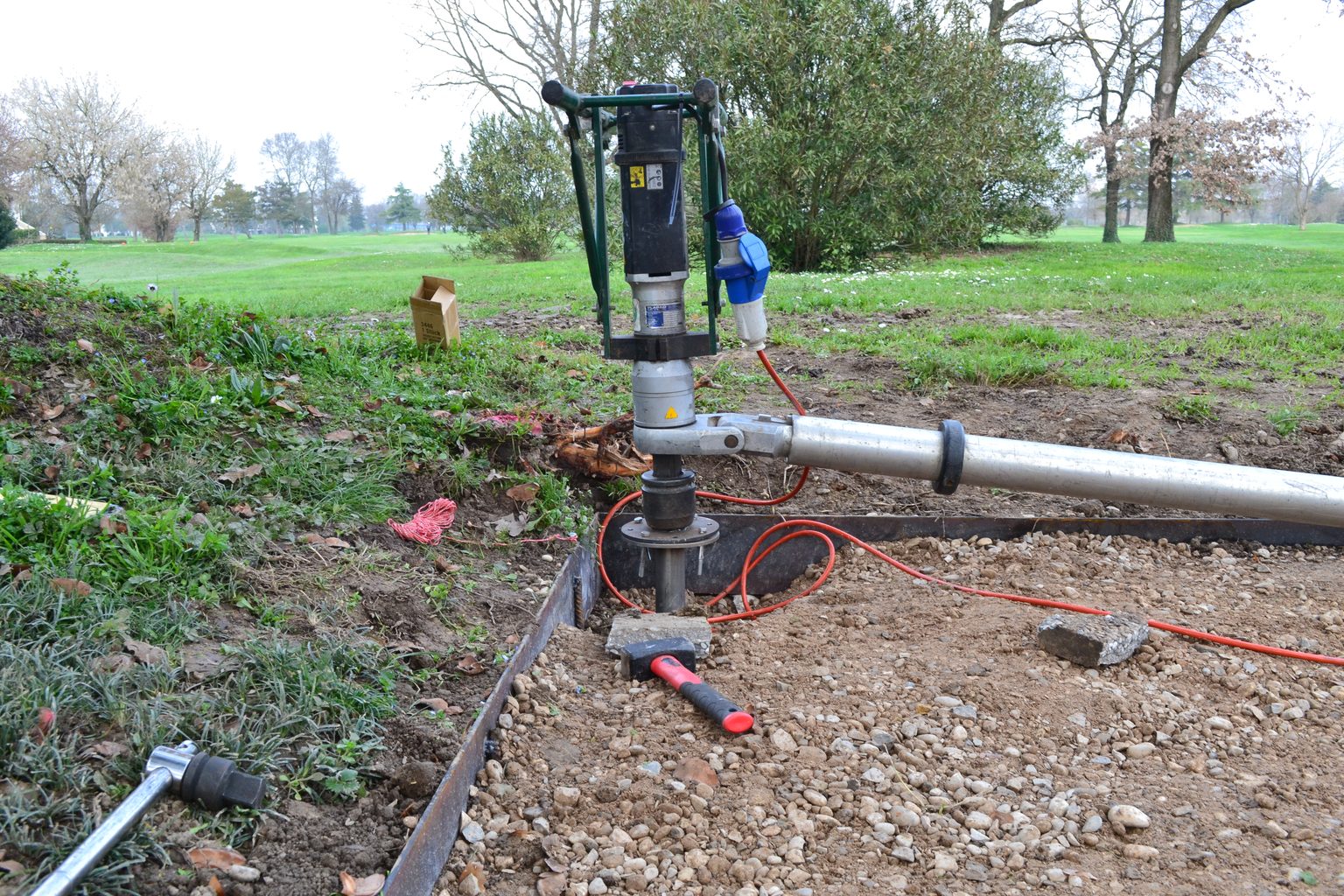

Avvitatore elettrico TBDriver montato sulla bussola di un T-Block, con la barra di contrasto in alluminio appoggiata a terra ai bordi di un campo da golf.

Come funziona · Metodo di posa

Posa con l'avvitatore e la barra di contrasto

La forza dell'avvitatore finisce sulla barra appoggiata a terra, non sulle braccia di chi lavora. Niente escavatore: si lavora anche su prati, ghiaia e aree già sistemate senza rovinarle.

Quando si usa

Con l'avvitatore elettrico TBDriver si posano i T-Block fino alla serie T7: di norma ci si ferma alla T6 e si sale alla T7 solo quando è possibile. È il metodo per i cantieri di media grandezza, quando la posa a mano non basta e un escavatore sarebbe troppo invasivo o eccessivo.

  • Pedane e piattaforme su prato o ghiaia
  • Strutture per eventi, maneggi, impianti sportivi
  • Cartelli e segnaletica lungo le strade
  • Aree già finite dove una macchina lascerebbe il segno: giardini, campi da golf

Cosa serve

L'avvitatore ha un'uscita a quadro da 1-1/2": si usano le bussole «macchina» con lo stesso attacco oppure, con l'adattatore, le bussole da 1".

L'avvitatore e la barra

Le bussole

Della stessa misura della testa del T-Block, indicata nella scheda del modello.

Gli stabilizzatori

Tengono la bussola centrata sulla testa durante l'avvitamento. Sono in fase di messa in produzione.

Per i T-Block senza testa per palo Ø60

L'interfaccia esagonale temporanea si infila in cima al T-Block e prende la bussola da 60. A fine posa si toglie.

Passo per passo

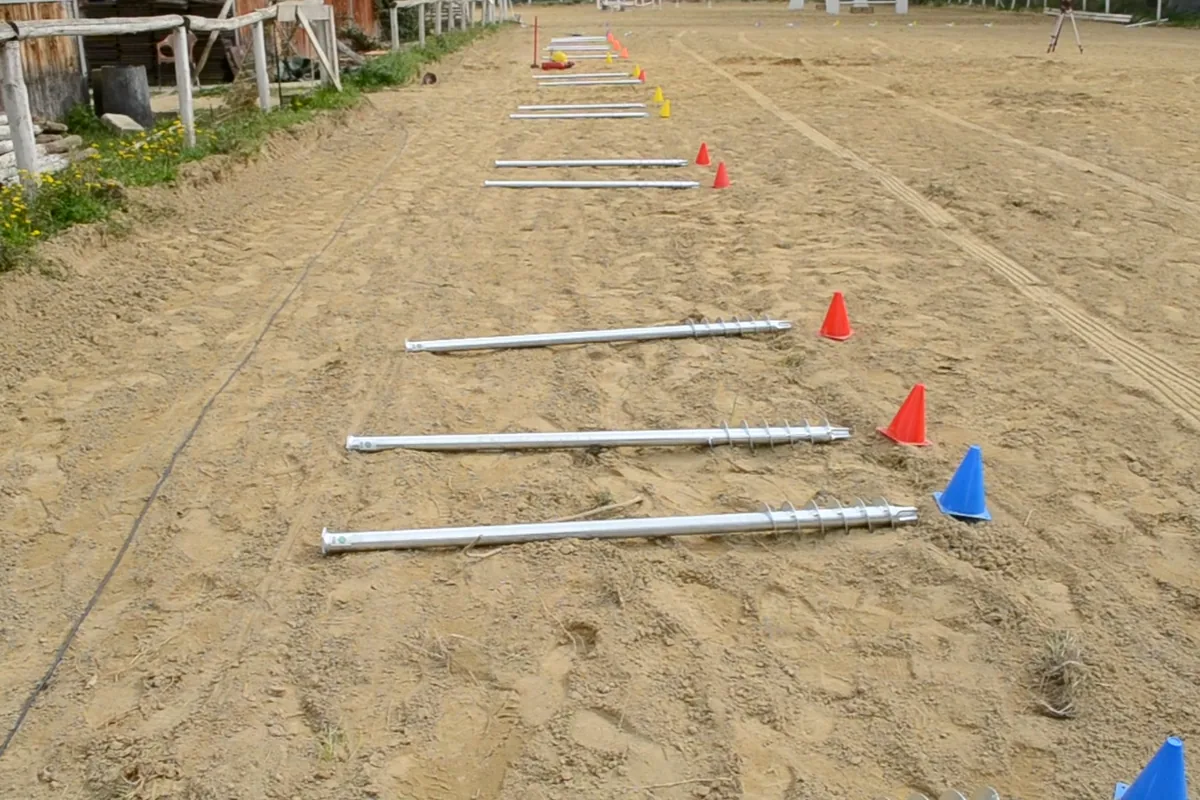

  1. T-Block distesi sulla sabbia di un maneggio, ognuno accanto al cono colorato che segna il suo punto.

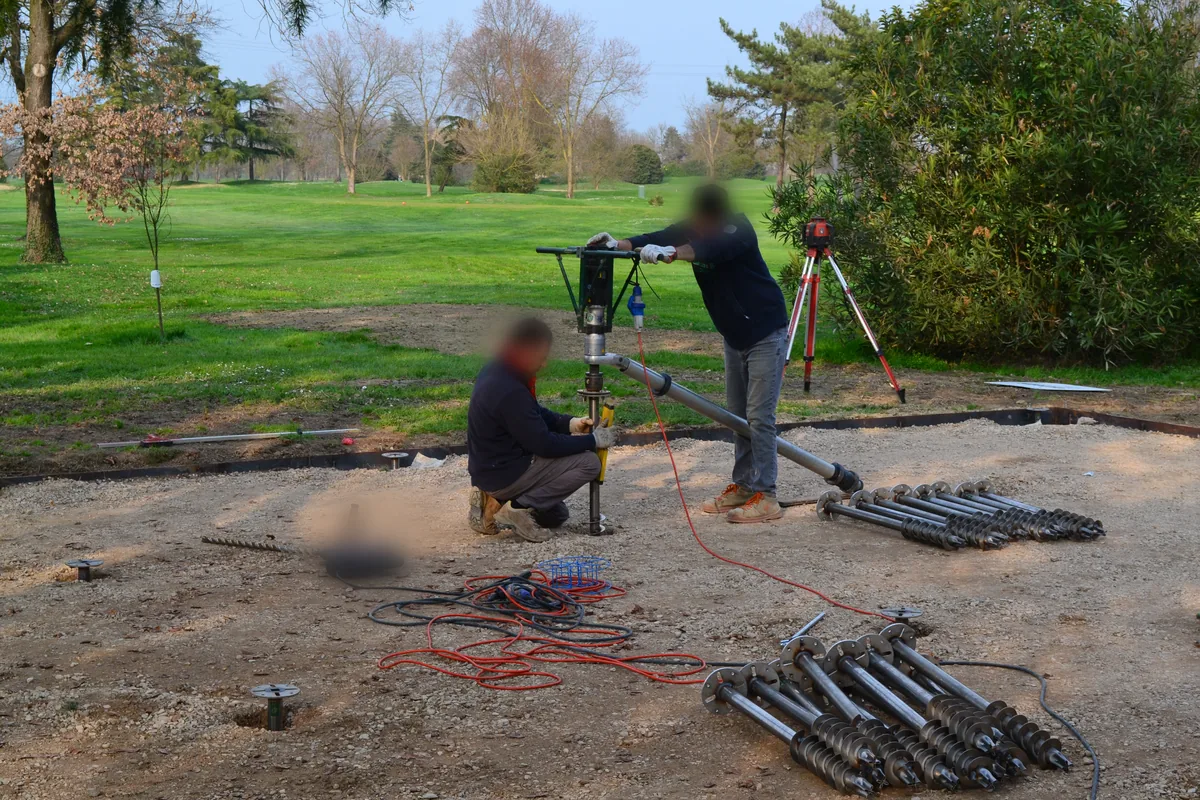

    Squadra al lavoro con il TBDriver su un'area in ghiaia, livello laser rotante sul treppiede e T-Block pronti a terra.

    Passo 1: Segna i punti e le quote

    Si segnano i punti con picchetti o coni colorati; un livello laser rotante dà la quota a cui dovranno arrivare le teste.

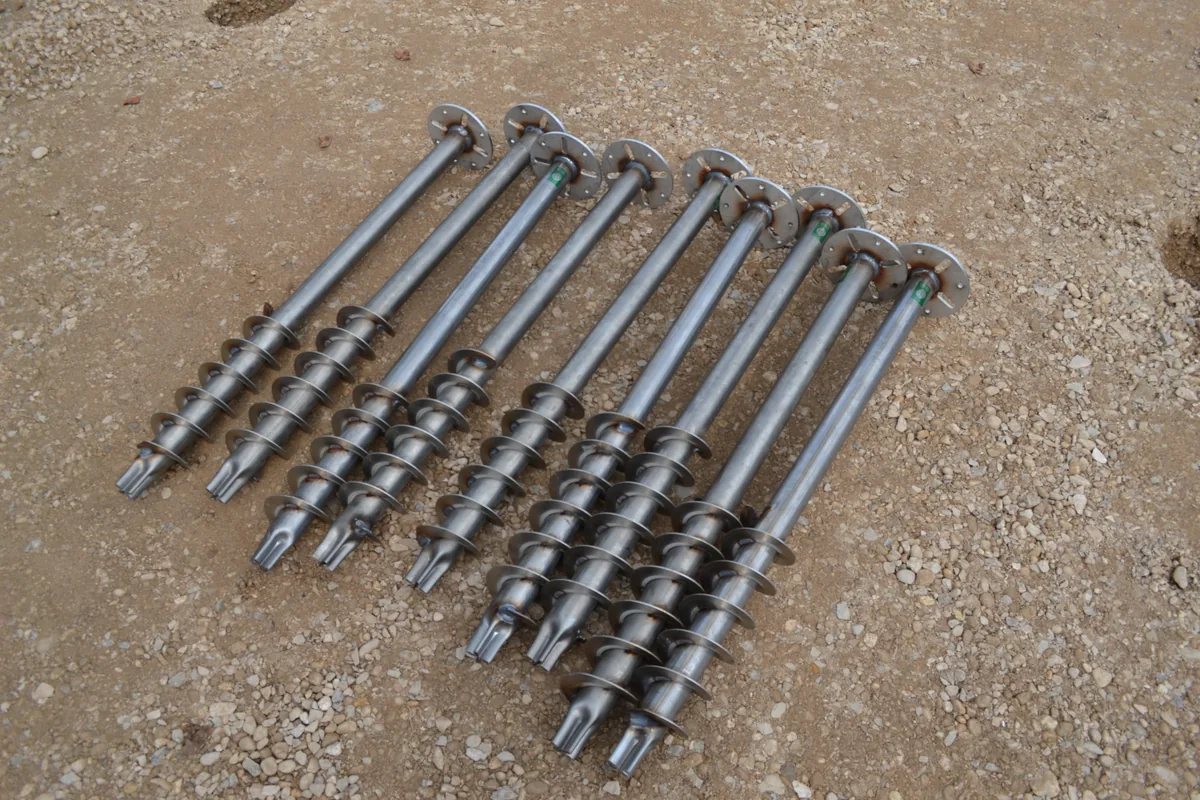

  2. Nove T-Block con la testa flangiata allineati sulla ghiaia del cantiere, pronti per la posa.
    Martello rotativo con la punta da preforo che apre il foro guida nel terreno.

    Passo 2: Porta i T-Block sui punti e, se serve, fai il foro guida

    Ogni T-Block si appoggia vicino al suo punto. Se il terreno è duro o sassoso si apre un foro guida col martello rotativo: un foro piccolo, non uno scavo.

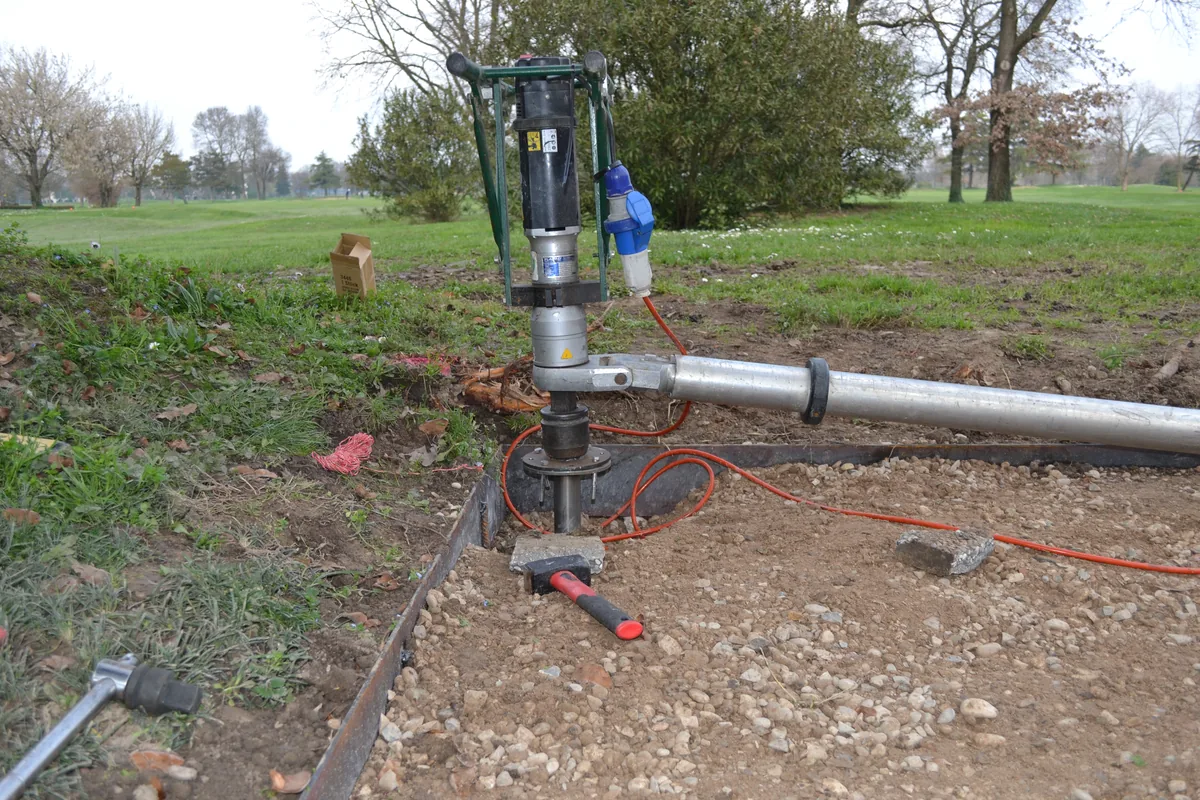

  3. TBDriver in verticale con la barra di contrasto in alluminio agganciata e distesa sul prato.
    Render della bussola macchina da 60 con attacco da 1-1/2 pollici.
    Bussola macchina

    Passo 3: Prepara l'avvitatore

    Si monta la bussola della stessa misura della testa del T-Block, indicata nella scheda del modello (con l'adattatore, se la bussola ha l'attacco da 1"), e si aggancia la barra di contrasto: è lei che trattiene l'avvitatore mentre gira. Per i T-Block senza testa per palo Ø60 si usa l'interfaccia esagonale temporanea, che si toglie a fine posa.

    Le schede dei modelli

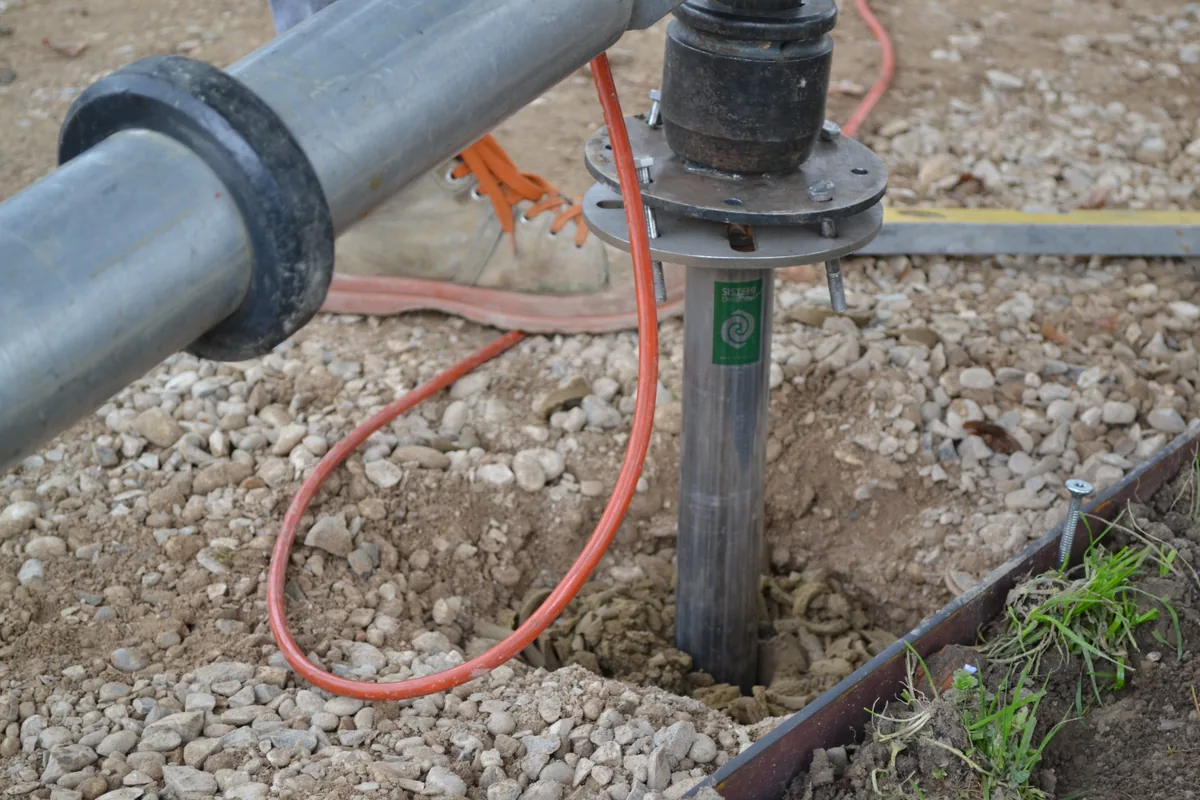

  4. Primo piano della bussola innestata sulla testa flangiata del T-Block, con la barra di contrasto e il cavo dell'avvitatore.
    Il T-Block che entra nel terreno sotto il TBDriver, con gli operatori ai lati.

    Passo 4: Avvita

    Si infila la bussola sulla testa del T-Block, si appoggia la barra a terra e si avvita tenendo il T-Block verticale. La forza dell'avvitatore finisce sulla barra, non sui polsi di chi lavora.

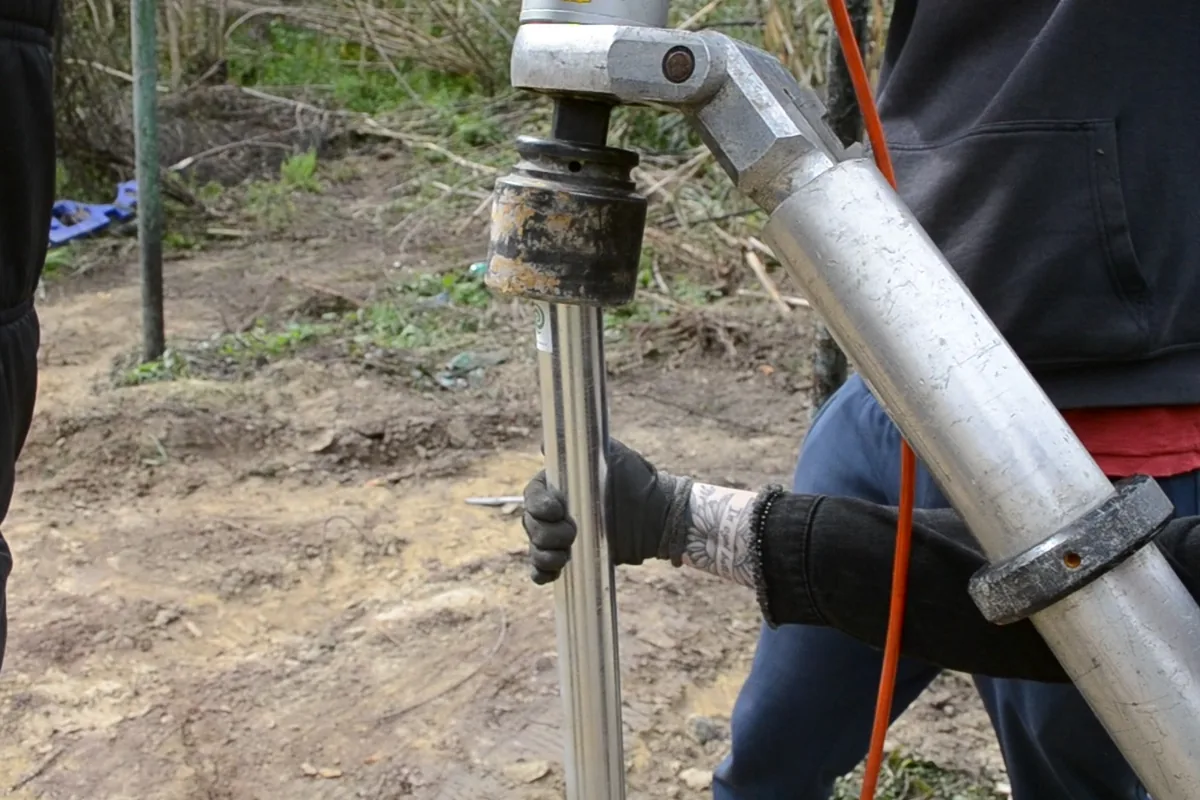

  5. Livella appoggiata al fusto del T-Block, con il TBDriver e la barra di contrasto sopra.

    Passo 5: Controlla la verticalità

    Durante l'avvitamento e alla fine si appoggia al fusto la livella a bolla o un inclinometro digitale.

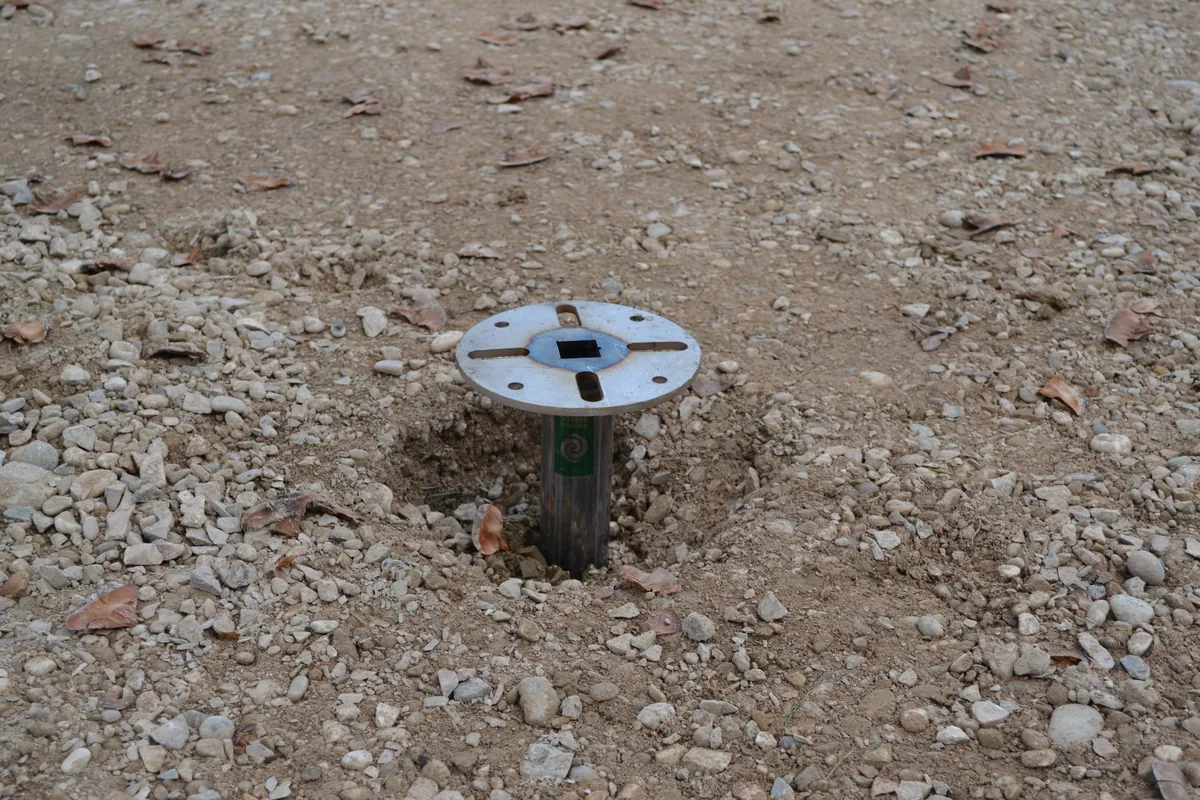

  6. Testa flangiata di un T-Block posato a quota nella ghiaia.

    Passo 6: Porta la testa a quota

    La flangia deve arrivare alla quota data dal laser, in piano: è lì che si fisserà la struttura.

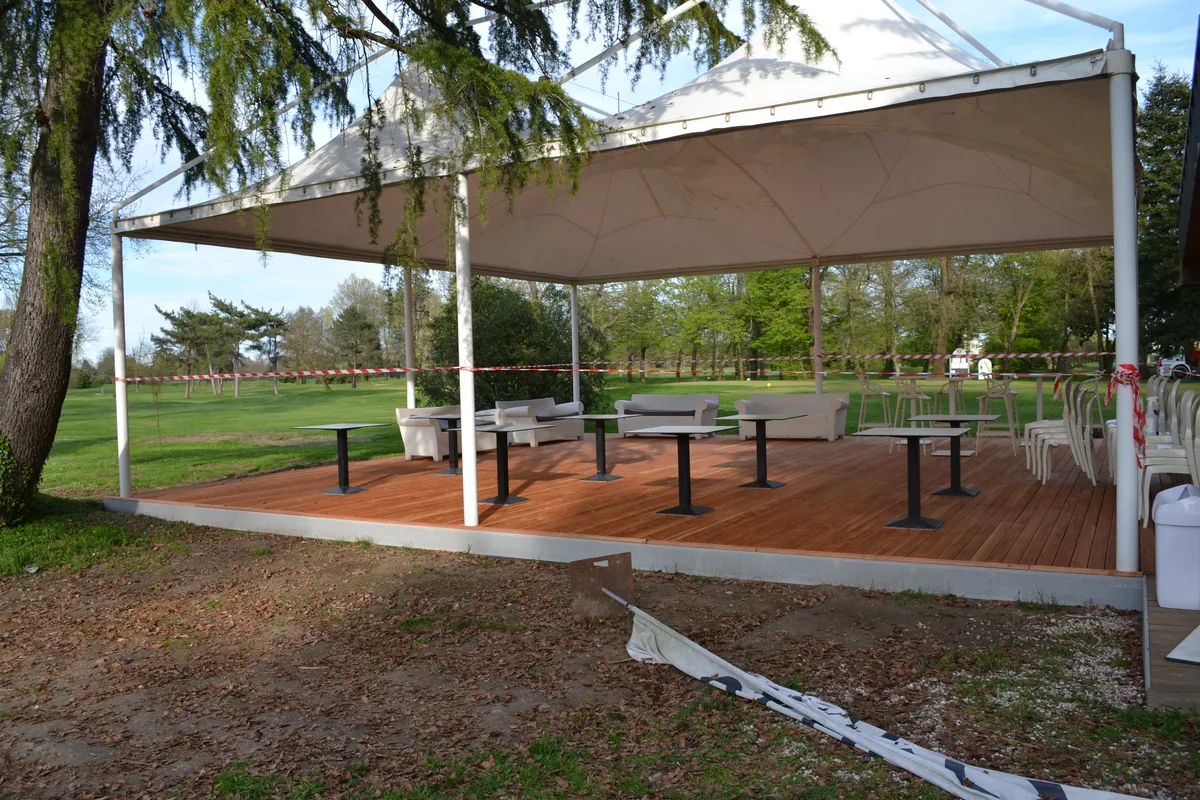

  7. Pedana in legno finita sotto una copertura a tenda, montata sui T-Block ai bordi di un campo da golf.

    Passo 7: Monta la struttura

    Sulle flange si fissano piedini, travi o telai. Non c'è un getto da aspettare: si monta subito.

Attenzione

Cosa non fare, a cosa stare attenti

  • Durante l'avvitamento la barra di contrasto deve restare appoggiata a terra: è lei che trattiene l'avvitatore.
  • La verticalità si controlla anche durante l'avvitamento, non solo alla fine.
