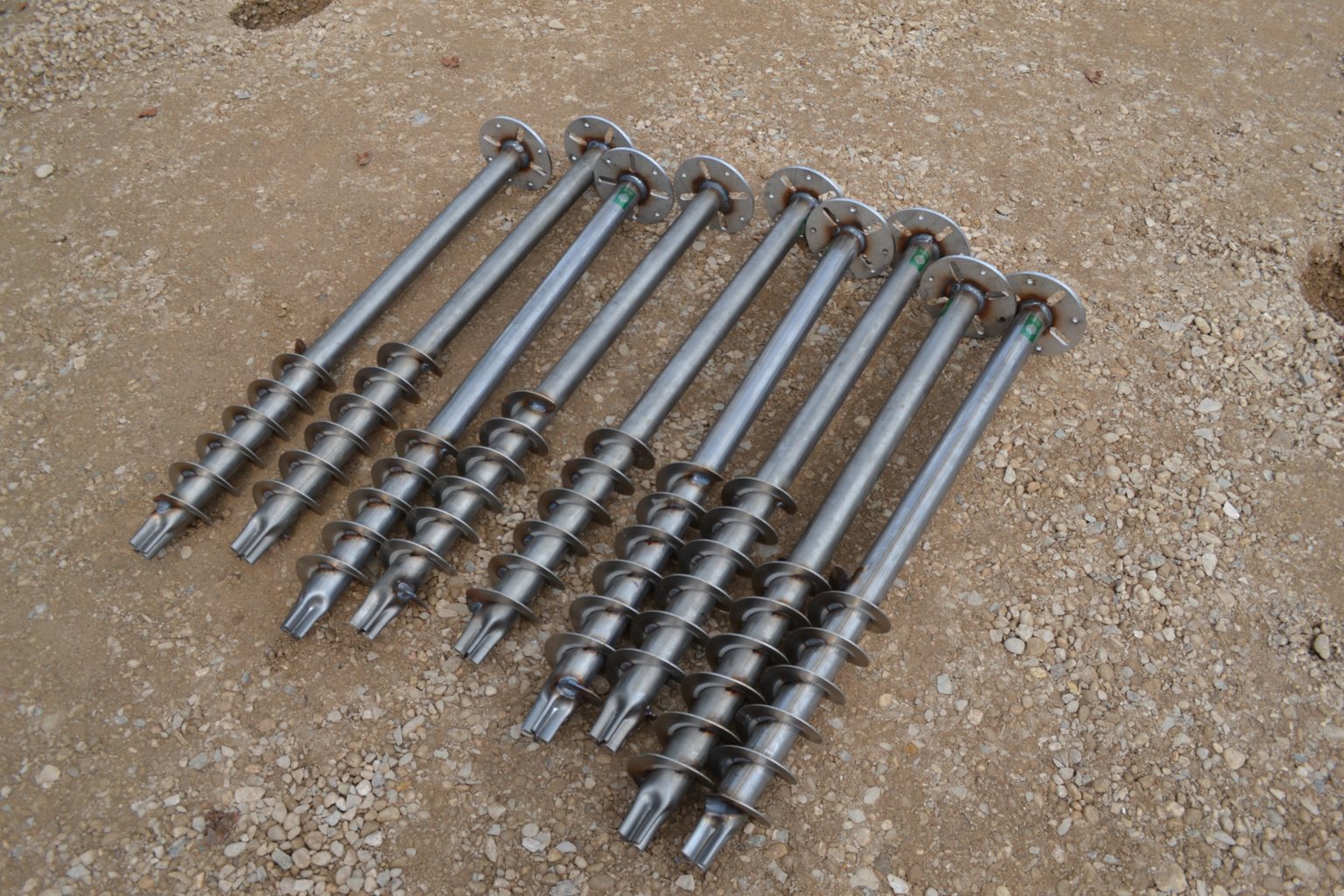

Fondazioni a vite T-Block allineate sulla ghiaia del cantiere prima della posa: teste flangiate in alto, spire elicoidali lungo la parte bassa del fusto.

Come funzionano le fondazioni a vite

Una vite in acciaio si avvita nel terreno fino alla profondità di progetto e diventa la base d'appoggio della struttura. Niente scavo, niente getto, niente attesa: T-Block® si monta subito e a fine vita si svita.

Cosa sono, dove si usano e come si confrontano con il cemento: la guida completa alle fondazioni a vite.

Il principio

Una fondazione a vite è un fusto in acciaio con spire elicoidali saldate nella parte bassa. Le spire lavorano come appoggi distribuiti in profondità, il fusto aggiunge l'attrito con il terreno che lo circonda: insieme reggono la struttura in tutte le direzioni.

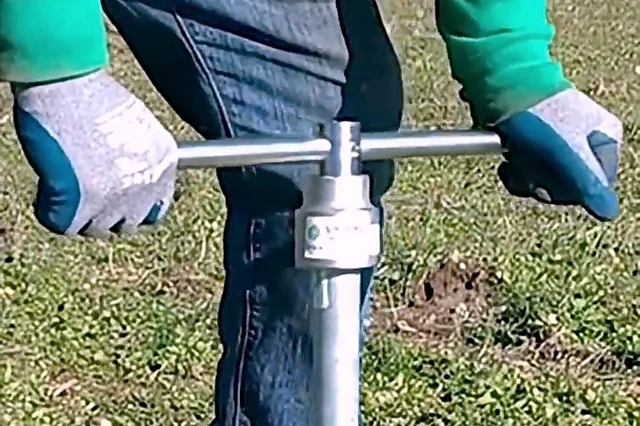

  1. Mani guantate che guidano il fusto della vite nel terreno mentre l'avvitatore la fa ruotare.

    1 di 3

    Avvitamento

    La vite entra nel terreno ruotando. Le spire lo attraversano senza asportarlo: il terreno resta dov'è e si arriva alla quota desiderata.

  2. Fila di fondazioni a vite T-Block già installate lungo il bordo del cantiere, con tutte le teste alla stessa quota.

    2 di 3

    Appoggio

    Alla profondità di progetto la vite è in carico. Quanto regge dipende da tre cose: il tipo di terreno, la geometria delle spire e la profondità raggiunta.

  3. Pedana in legno montata sui piedini avvitati alle teste delle viti, mentre la squadra posa le fondazioni a vite T-Block per l'estensione della pedana.

    3 di 3

    Montaggio

    La struttura si fissa sulla testa della vite con flangia, staffa o forcella. Non c'è un getto da far maturare: si monta appena la vite è in quota.

Le fasi di un cantiere

La sequenza è la stessa per una recinzione da giardino e per un campo fotovoltaico. Cambiano gli strumenti, in base al numero di punti e al modello di vite.

  1. Livello laser rotante su treppiede a bordo dell'area di posa, con il tracciato già segnato sul terreno.

    Fase 1: Tracciamento e picchettaggio

    Si segnano sul terreno i punti in cui andranno le viti alla distanza prevista dal progetto.

    Piccoli cantieri, installazione manuale

    Metro, filo, picchetti e livella a bolla. Bastano per qualche decina di punti.

    Grandi numeri

    Livello laser rotante per le quote; stazione totale o GPS per gli schemi complessi.

  2. Martello rotativo a percussione con la punta da preforo che scende nel terreno, dietro una fila di fondazioni a vite T-Block pronte per l'avvitamento.

    Fase 2: Foro guida

    nella maggior parte dei terreni

    Un foro di piccolo diametro, non uno scavo: toglie i sassi in superficie, riduce lo sforzo e aiuta la vite a partire in verticale.

    Terreno normale o compatto

    Martello rotativo a percussione con punta da preforo.

    Terreno duro, macerie, roccia

    Martello demolitore o perforatrice rotopercussiva fino alla quota di lavoro.

    Terreno sciolto o sabbioso

    Di solito non serve: la vite parte da sola.

  3. Operatore che accompagna il fusto della fondazione a vite T-Block mentre l'avvitatore elettrico con barra di contrasto la avvita nel terreno.

    Fase 3: Avvitamento

    La vite si avvita in senso orario fino alla profondità di progetto. Il metodo dipende dal modello e dal numero di punti.

    Gli accessori per ogni metodo
  4. Livella a bolla appoggiata al fusto della vite per controllare la verticalità prima di registrare la quota.

    Fase 4: Verifica

    A vite posata si controllano i punti che contano per il montaggio.

    • Quota: la testa è all'altezza prevista
    • Verticalità: livella a bolla o inclinometro digitale
    • Coppia: si legge e si annota a fine avvitamento, quando il progetto lo chiede

Fase 5: E quando l'opera non serve più

La vite si svita in senso antiorario, con la stessa attrezzatura usata per posarla. Nel terreno non resta un blocco da demolire né materiale da portare in discarica: la vite si svita e non lascia tracce e l'area torna disponibile.

Metodi di installazione

Quattro modi per avvitare un T-Block, dal giardino al campo fotovoltaico. La scelta dipende dal numero di punti e dal modello.

Metodi di verifica

I valori delle schede sono stime di calcolo. Quando il progetto chiede un dato misurato in quel terreno, si prova qualche T-Block direttamente sul posto, caricandolo davvero.

Il video è ospitato su YouTube e si carica solo quando premi play.

Guardalo fare, in meno di due minuti

Un'installazione a mano dall'inizio alla fine: la vite, la chiave, il terreno. La cosa è più semplice da capire guardandola.

Area riservata

Schede tecniche, catalogo e calcolatore delle portate

Per progettisti, installatori e clienti: registrazione gratuita, su approvazione.

Accedi all'area riservata

Quale T-Block scegliere

Per applicazione

Deck, recinzioni, fotovoltaico, segnaletica e le altre applicazioni: parti da cosa devi reggere.

Per carico

Quattro fasce di carico, dalla leggera per i singoli punti fino alle serie T10 e T15 per i carichi più elevati.

Per terreno

Sabbioso, limoso, compatto, torboso, con macerie: per ogni terreno i modelli che rendono meglio.
