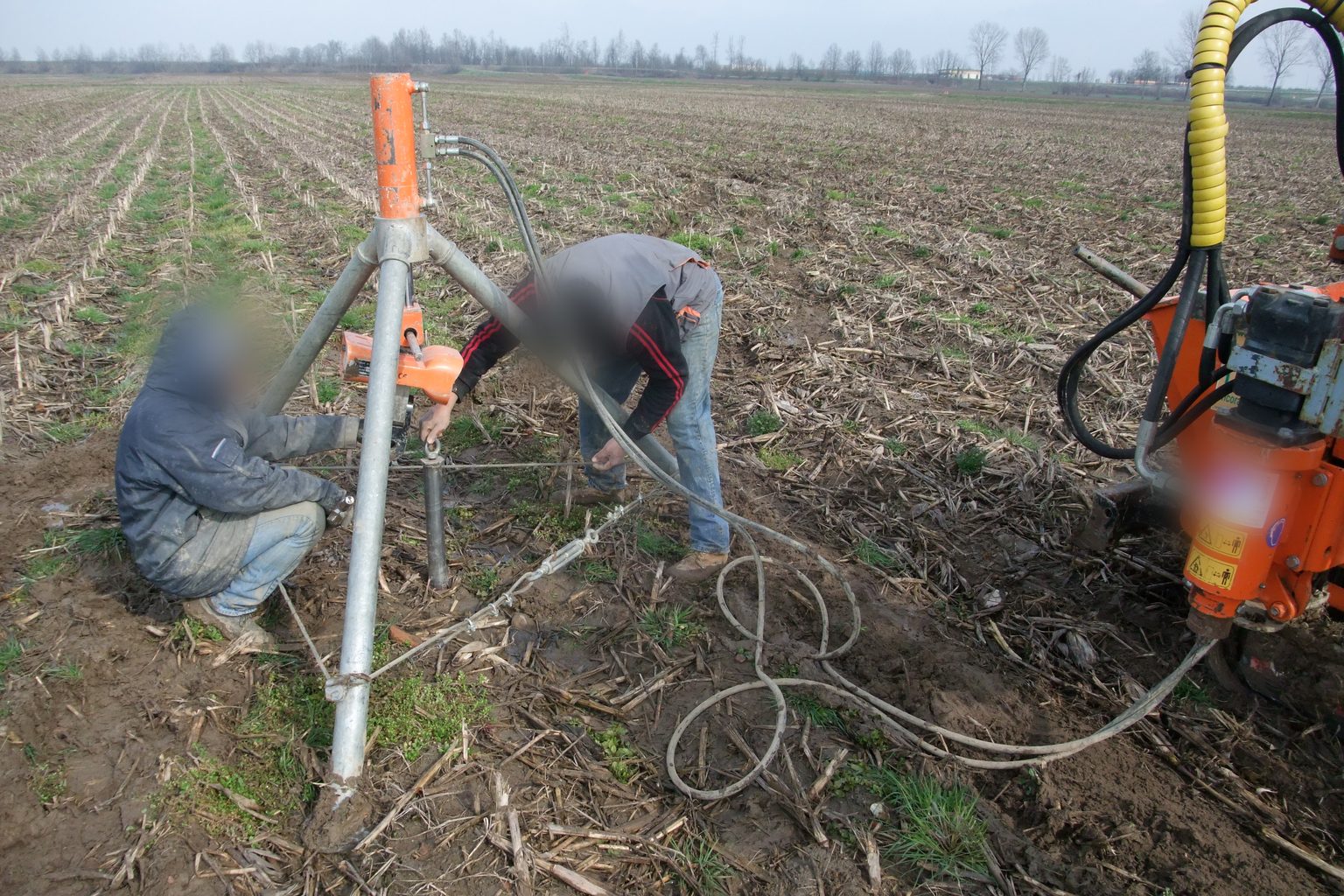

Treppiede in acciaio con il martinetto idraulico in cima collegato alla testa di un T-Block in un campo agricolo, con due operatori e la macchina cingolata.

Come funziona · Verifica

La prova a trazione

Una delle prove più importanti per un ancoraggio o fondazione a vite è il test alla trazione. Per sapere quanto sia l'effettiva performance di un T-Block in un terreno preciso va fatta una prova con un martinetto e un dinamometro che indica i Kg. Qui la prova fatta in un campo agricolo, prima di un impianto fotovoltaico.

Quando si usa

Si fa quando è necessario garantire le performance. È la prova da fare sempre prima di un impianto a terra o una nuova abitazione. Si testano i T-Block nel numero e nel modo che indicano le normative di riferimento.

  • Impianti fotovoltaici a terra
  • Coperture, pensiline, tensostrutture
  • Cartelli e strutture esposte al vento
  • Terreni agricoli o di riporto, dove il calcolo va confermato

Come si svolge

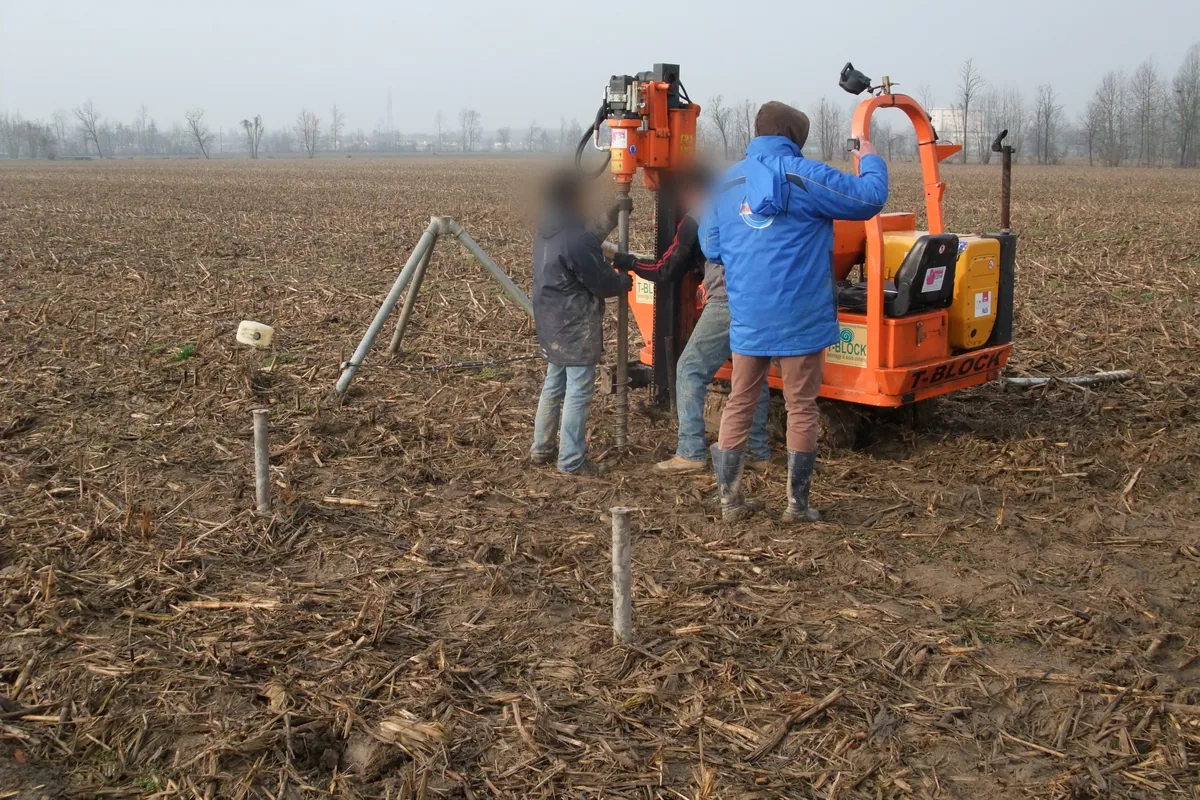

  1. Macchina cingolata TBDRIVER arancione che avvita un T-Block nel campo arato, con il treppiede e il martinetto per la prova di un T-Block già posato in primo piano.

    Passo 1: Si posano i T-Block di prova

    Si avvitano i T-Block alla profondità richiesta dalle necessita del cantiere.

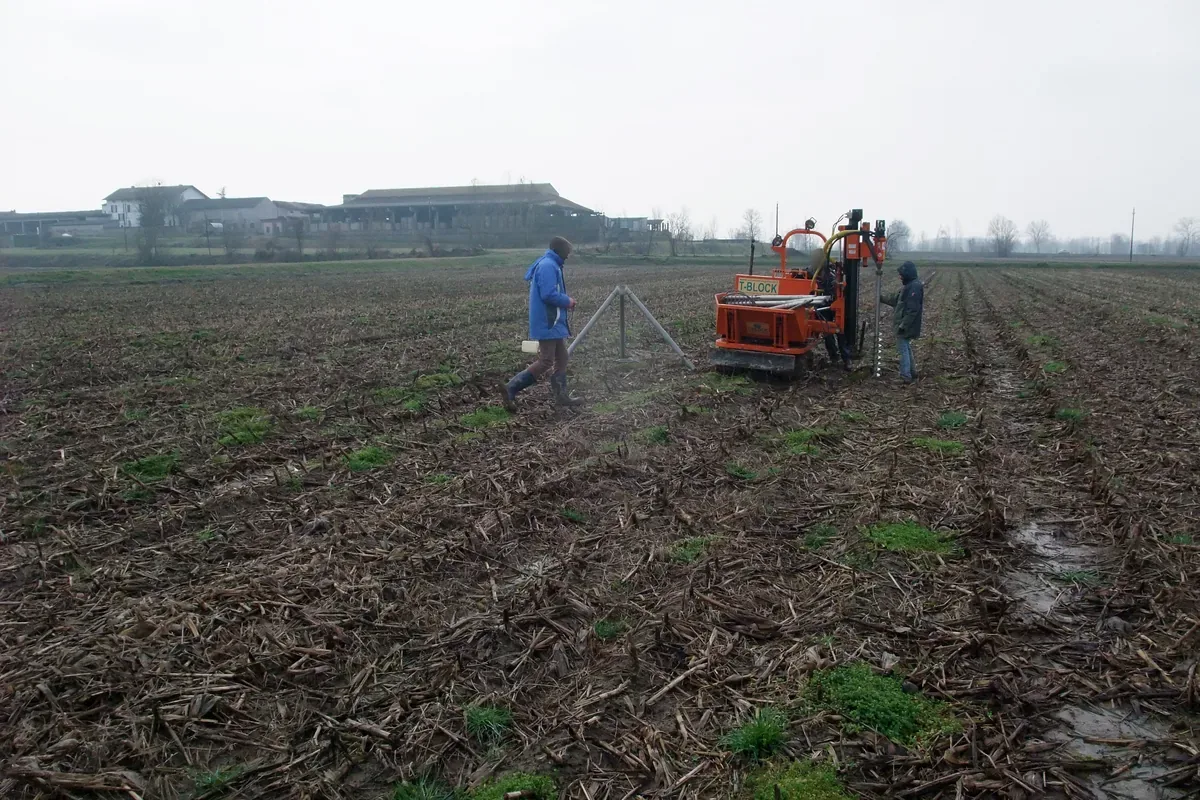

  2. Treppiede di prova sopra un T-Block nel campo, con la macchina cingolata e la squadra poco lontano.

    Passo 2: Il treppiede

    Quando le esigenze lo richiedono e non si possono usare altri strumenti di prova si usa un treppiede in acciaio: le sue gambe scaricano a terra la reazione e con il dinamometro si misurano le resistenze alla trazione di quel T-Block.

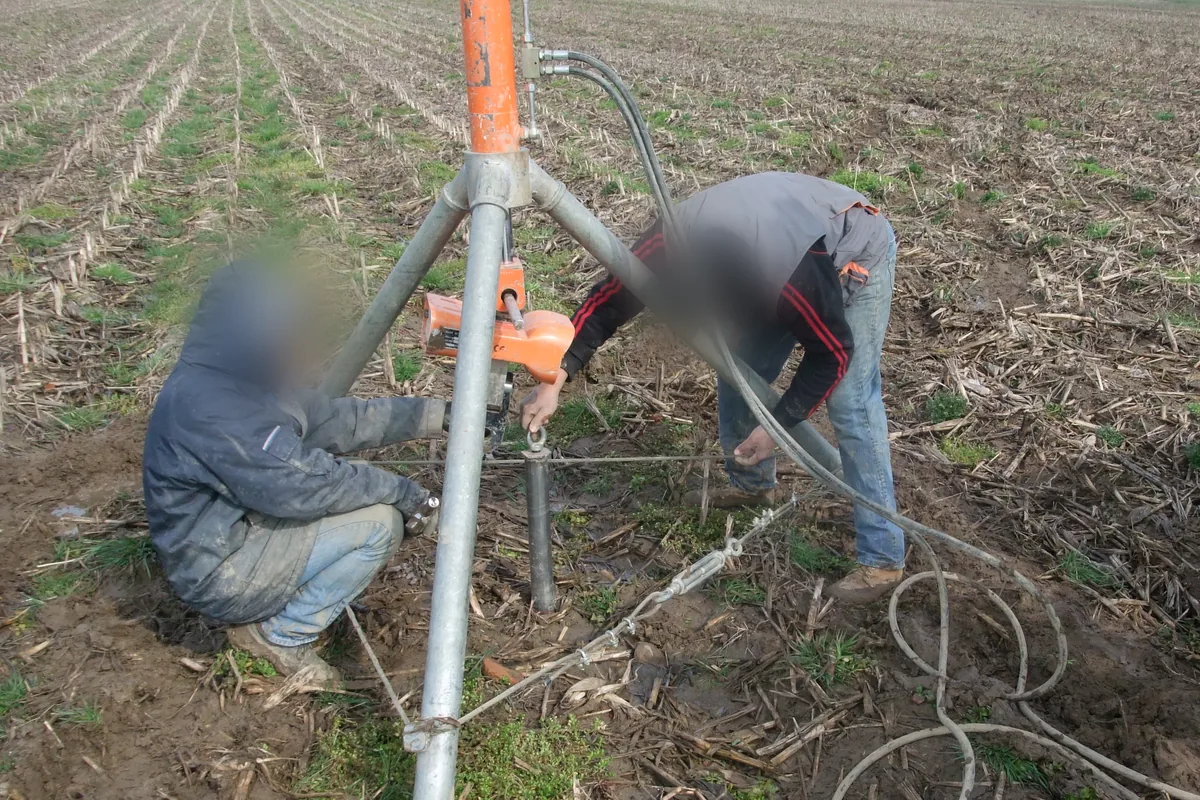

  3. Due operatori collegano il tirante del martinetto alla testa del T-Block, sotto il treppiede.

    Passo 3: Il martinetto

    In cima al treppiede c'è un martinetto idraulico, alimentato dalla centralina della macchina. Un tirante lo collega alla testa del T-Block: quando il martinetto lavora, tira il T-Block verso l'alto.

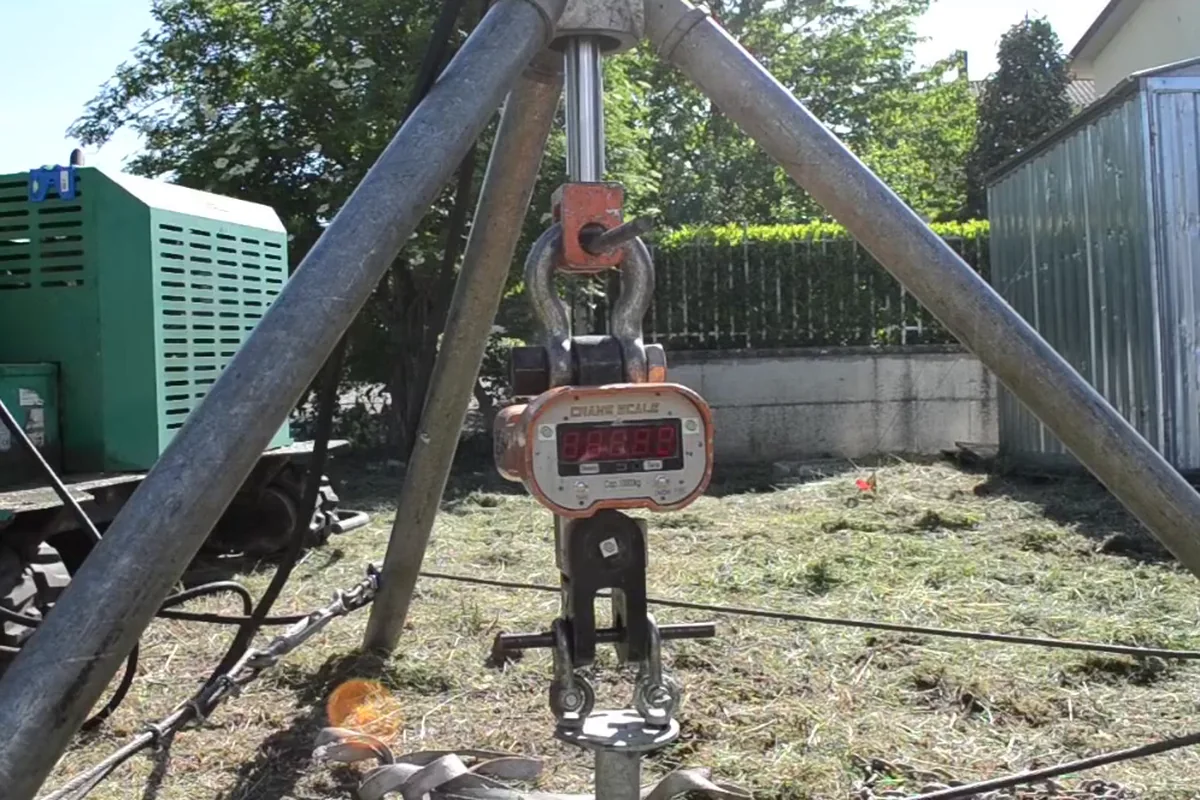

  4. Sotto il treppiede, il dinamometro digitale appeso in linea tra lo stelo del martinetto e la testa del T-Block, in un prato accanto alla macchina cingolata.
    Dinamometro in linea

    Passo 4: Tiro e letture

    Si aumenta il tiro per gradini e a ogni gradino si annotano la forza e di quanto è salito il T-Block. La forza si può leggere su un dinamometro digitale messo in linea tra il martinetto e la testa del T-Block. Per i carichi dei singoli modelli si parte dalle schede e dal configuratore.

    Le schede dei modelliIl configuratore

Dopo la prova

Le strutture in alluminio dimensionate per quell' impianto fotovoltaico montate sui T-Block.

File di strutture in alluminio dell'impianto fotovoltaico montate sui T-Block in campo agricolo.
L'impianto fotovoltaico.
