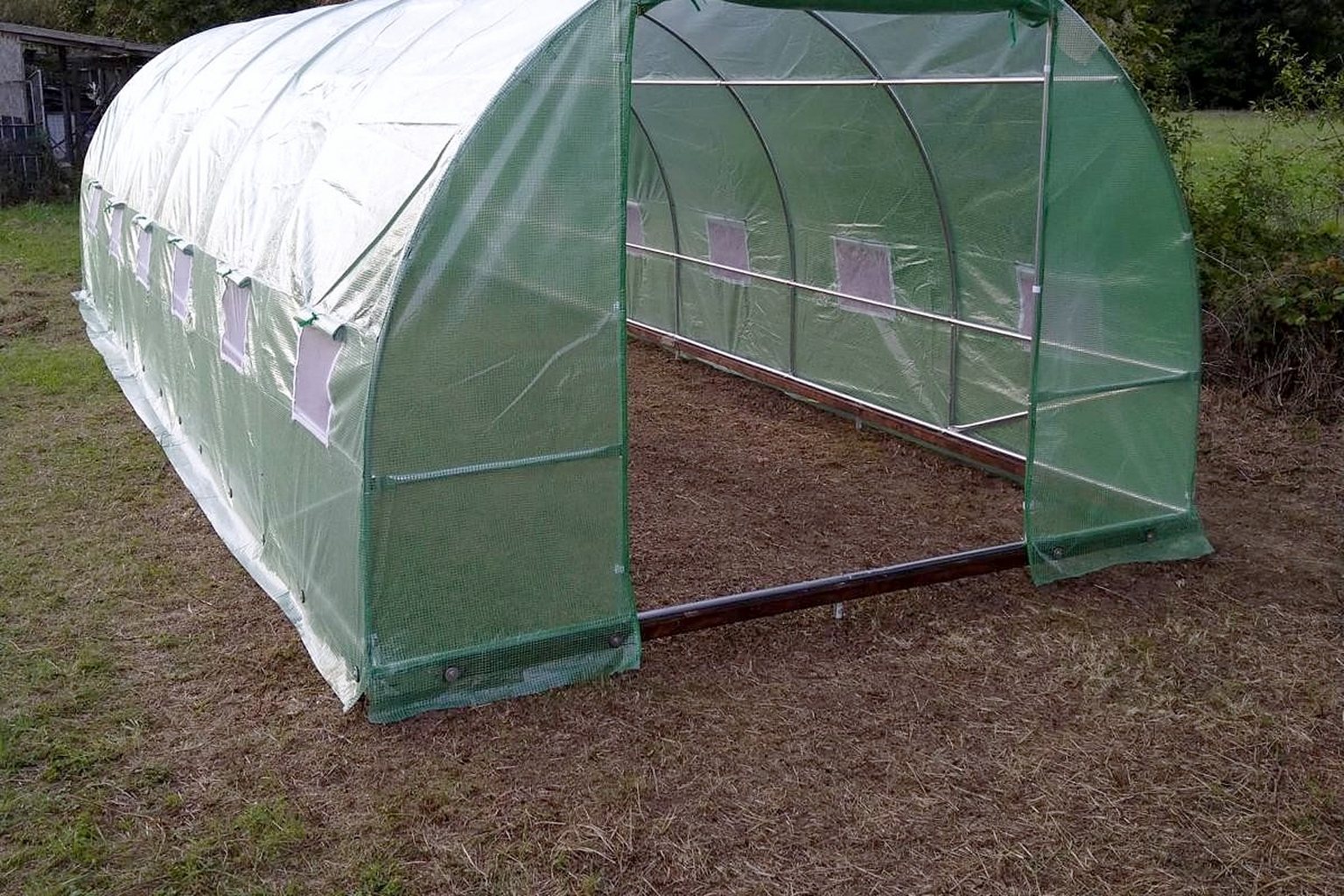

Serra a tunnel con telo verde montata su un telaio di base appoggiato su fondazioni a vite T-Block, su un prato.

Fondazioni a vite per serre e tunnel agricoli, senza cemento

Dalla piccola serra dell'orto al tunnel agricolo a più campate, la struttura si fissa su fondazioni a vite T-Block^® avvitate nel terreno. Niente scavi e niente getti: si monta subito, tiene il vento e a fine ciclo si svita.

Fino a 12 m

di luce, dalla serra dell'orto al tunnel industriale

Niente plinti

nel terreno agricolo non entra cemento

Si svitano

a fine ciclo, e il campo resta coltivabile

Dalla serra dell'orto al tunnel industriale

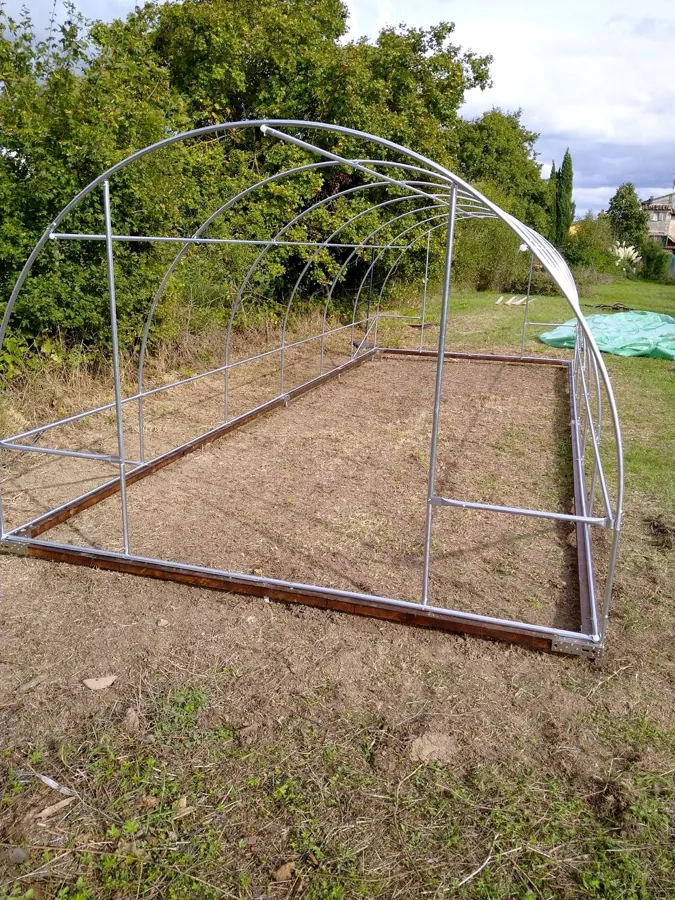

Serra familiare

Archi leggeri su base perimetrale, T-Block posati a mano.
Tunnel agricolo

Tunnel lunghi, punti in fila: la cingolata T-Block li posa uno dopo l'altro.
Tunnel industriale

Archi reticolari di grande luce, montati sui T-Block.

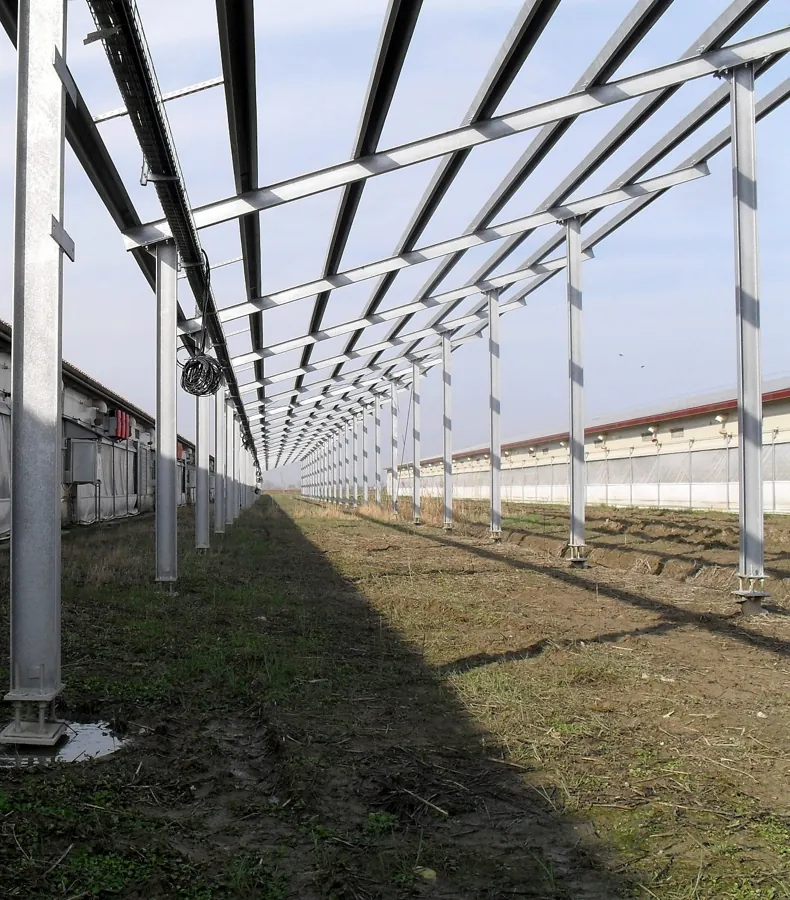

Strutture grandi

Colonne con piastra imbullonata sulla flangia del T-Block.

Una gamma per ogni struttura

Dall'orto al tunnel industriale, in acciaio zincato a caldo. Fuori catalogo, modelli su misura.

classi di struttura, dalla serra alla multicampata

modelli a catalogo per serre e tunnel

495–3000

mm di lunghezza, da 2 a 12 spire

modi di posa: a mano, avvitatore, escavatore, cingolata

Come si fissa una serra o un tunnel al terreno: i quattro sistemi

Ogni sistema ha il suo posto. Per scegliere conta soprattutto quanto vento prende la struttura e com'è il terreno.

Picchetti

Pro: Costano poco e si piantano a mano.

Limiti: Tengono per attrito: vanno bene per le serre leggere e i terreni compatti. Sui tunnel grandi o nei terreni morbidi il vento li sfila.

Zavorre

Pro: Niente scavi: blocchi, sacchi o barriere appoggiati a terra.

Limiti: Tengono solo con il proprio peso: per un tunnel servono pesi grandi, che ingombrano il bordo del campo.

Plinti in cemento

Pro: Tengono bene, anche le strutture grandi.

Limiti: Scavo, getto e attesa del calcestruzzo; a fine ciclo restano nel terreno e vanno demoliti.

Fondazioni a vite

Pro: Lavorano a trazione: per uscire dovrebbero sollevare il cono di terra sopra l'elica. Si caricano subito e a fine ciclo si svitano.

Limiti: Si scelgono in base al terreno e ai carichi; nella roccia serve un'altra soluzione.

In un tunnel il vento tira verso l'alto

Un tunnel pesa poco e prende molto vento. Quando il vento passa sopra l'arco, sul telo si crea una depressione che lo tira verso l'alto, come succede a un'ala; sul lato esposto il vento spinge di fianco.

Per questo la fondazione di un tunnel deve soprattutto trattenere: tenere a sollevamento e a spinta laterale, più che portare peso.

Il T-Block^® lavora così: per uscire dovrebbe sollevare il cono di terra che sta sopra l'elica. Più è lungo e più spire ha, più terreno coinvolge: per questo sui tunnel grandi e nelle zone ventose si sale di serie.

Schema in sezione di un tunnel: il vento arriva di lato, sopra l'arco si crea una depressione che tira il telo verso l'alto; ai piedi dell'arco i T-Block trattengono la struttura grazie al cono di terreno sopra l'elica.

Quale T-Block per quale serra o tunnel

Più la struttura è grande ed esposta al vento, più il T-Block è lungo e ha spire. Tutti i modelli sono in acciaio zincato a caldo.

1. Piccola serra da orto

Telaio leggero in tubo o in legno. Il montante tondo si infila nel T-Block senza testa; le basi a telaio si fissano sulla testa esagonale.

Posa: A mano

2. Serra a tunnel familiare

Archi leggeri su base perimetrale: la base si fissa sulla testa esagonale o sulla flangia, gli archi Ø48 si infilano nel T-Block senza testa.

Posa: A mano

3. Tunnel agricolo a campata singola

Archi in tubo Ø60, larghi fino a circa 6 m: ogni piede d'arco entra nel T-Block senza testa per palo Ø60, a filo terra, e si blocca con i tre punti M12 laterali.

Posa: A mano

4. Tunnel grandi e industriali, fino a 12 m di luce

Larghi fino a 12 m e alti oltre 7 m: il piede deve reggere anche il momento. Si fissa su una flangia asolata con fazzoletti, o su una crociera che collega più T-Block sotto la colonna.

Posa: Escavatore o cingolata

5. Multicampata, serre grandi, ombreggianti

Colonne con piastra di base, reti ombreggianti e antigrandine. La piastra della colonna va sulla flangia asolata: quota al millimetro, le asole assorbono le tolleranze di posizione.

Posa: Avvitatore con barra di contrasto (T7), escavatore o cingolata (T10)

Il piede dell'arco nei tunnel piccoli

Nei tunnel ad archi Ø60 il T-Block^® senza testa fa da bicchiere: si avvita a filo terra, si infila l'arco e lo si blocca con i tre punti M12 laterali. Il collegamento è tutto meccanico, senza saldature in campo.

Il foro passante M10 serve alla chiave di posa. Nei tunnel grandi il piede si fissa invece su una flangia asolata con fazzoletti o su una crociera.

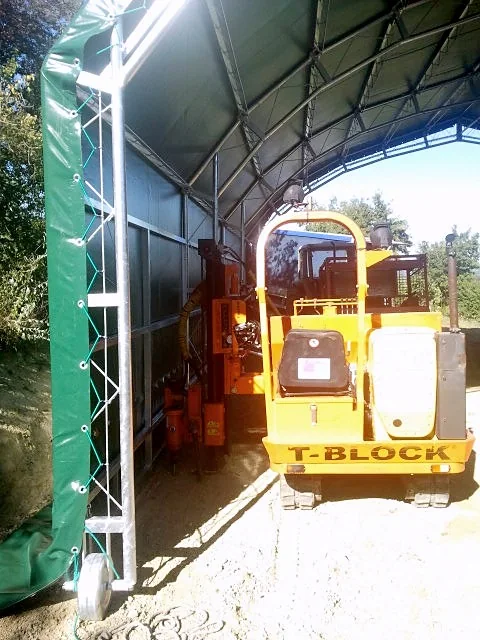

Tunnel agricolo con telo verde e, sotto la copertura, la macchina cingolata arancione T-Block per l'avvitamento delle fondazioni a vite. — Tunnel lunghi, punti tutti uguali in fila: la macchina cingolata li posa uno dopo l'altro, anche sotto la struttura già montata.

Tunnel grandi e industriali, fino a 12 m di luce

Un intervallo di modelli per larghezza del tunnel e terreno. Il modello preciso dentro l'intervallo si sceglie sul progetto, con i carichi e il terreno reali.

Intervalli di modelli T-Block per larghezza del tunnel e tipo di terreno
Larghezza del tunnel	Terreno scioltosabbia, riporto, argilla molle	Terreno mediolimo, terreno agricolo, ghiaia	Terreno compattoargilla consistente, terreno sodo
Fino a 6 mun T-Block per piede d'arco	T5 → T7	T4 → T6	T4 → T5
Da 6 a 9 maltezza al colmo fino a circa 5 m	T7 → T10	T6 → T10	T5 → T7
Da 9 a 12 m e grandi lucicolonne su piastra con più T-Block	T10 → T15	T7 → T15	T7 → T10
Casi particolarivento forte, torba, riporti, oltre 12 m	Su progetto, con il nostro ufficio tecnico.

È un'ipotesi di partenza, non un calcolo. Con grandi luci fra le colonne si arriva ai T15 da 3 m, come nelle coperture dei campi da tennis.

Quattro modi di collegarlo

T4 · M12
T6 · M16

Testa esagonale

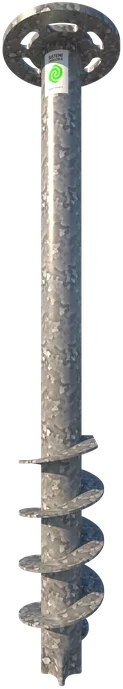

Per basi, telai e travi a terra: la staffa o la piastra si fissa nel foro filettato della testa (M12 o M16).

Vedi il modello

T4
T5
su misura
bicchiere

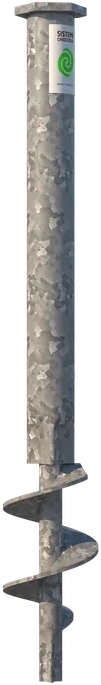

Bicchiere Ø60

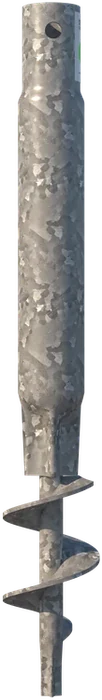

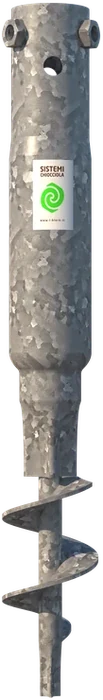

Solo quando l'arco va infilato, come nella maggior parte delle serre e dei tunnel piccoli. A catalogo T4 e T5; più lunghi, su misura.

Vedi il modello

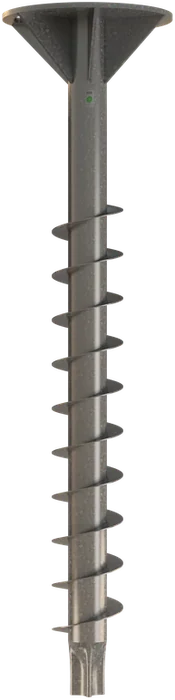

T10 · Ø500

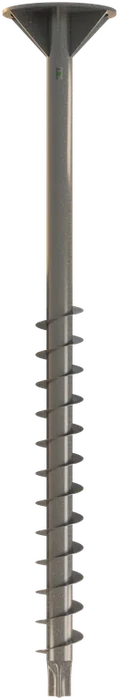

T15 · Ø500

Flangia asolata con fazzoletti

Per i tunnel grandi e alti: regge anche il momento al piede. Quota al millimetro in posa; le asole assorbono le tolleranze di posizione.

Vedi il modello

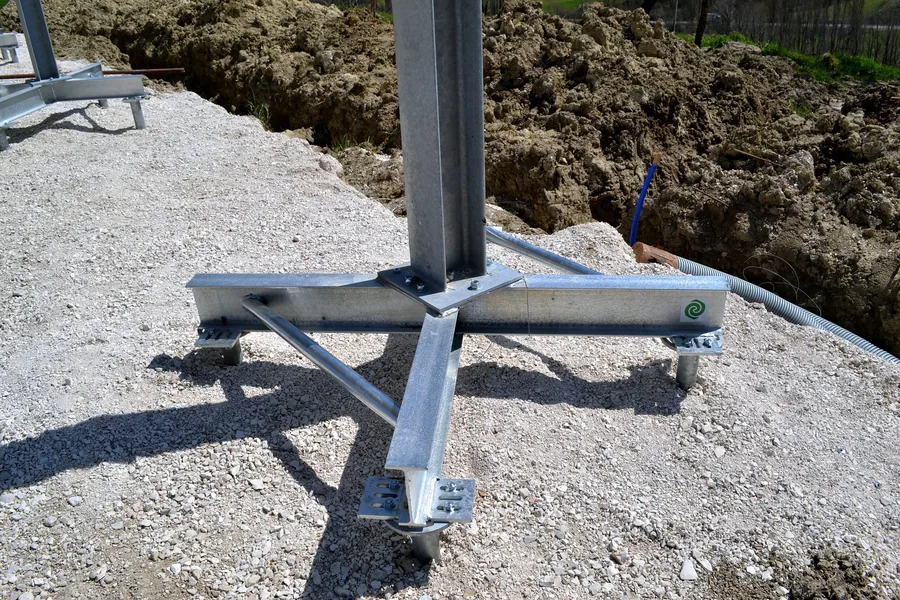

Crociera in acciaio zincato sotto una colonna, imbullonata sulle flange di più T-Block avvitati nel ghiaino.

Crociera su più T-Block

Per le grandi luci fra le colonne: una crociera collega più T-Block sotto la stessa colonna.

Il bicchiere su misura, in quattro passi

Per gli archi Ø60 sui tunnel più larghi: T-Block su misura a tubo unico Ø60 e accessorio bicchiere, bloccati con due bulloni in asse per ogni collegamento.

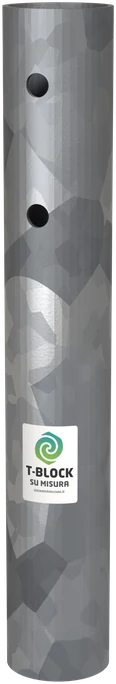

1. Testa del T-Block su misura: due fori in asse

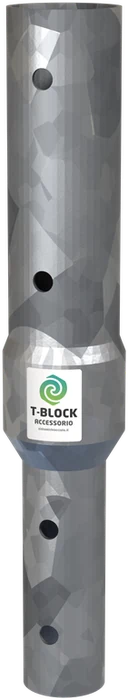

2. L'accessorio bicchiere
3. Accessorio bloccato sul T-Block con due bulloni
4. Palo Ø60 bloccato nell'accessorio

Dove vanno i T-Block

Un T-Block per ogni piede d'arco: due file allineate, una per lato, al passo degli archi. Corrente di base: un profilo a terra raccoglie i piedi degli archi e appoggia su T-Block a passo più largo.

Grandi luci: sotto ogni colonna una crociera collega quattro T-Block.

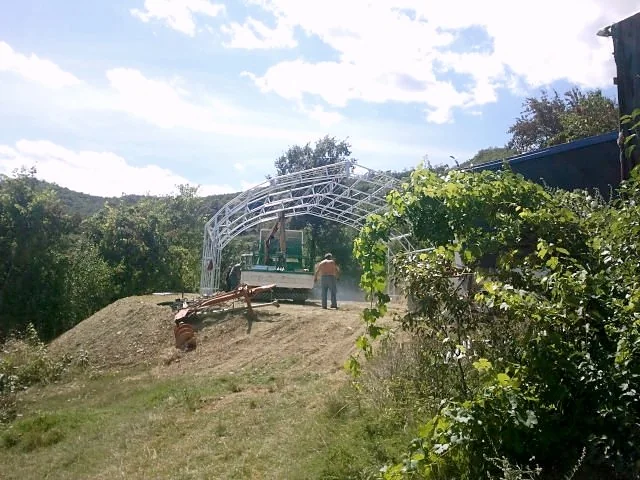

Grande tunnel ad archi reticolari in acciaio zincato durante il montaggio su una collina. — Un tunnel ad archi reticolari di grande luce durante il montaggio. Se vendi o installi serre e tunnel, possiamo lavorare insieme.

Come si posa: dalla chiave a mano all'escavatore

La posa segue la misura del T-Block: a mano i modelli piccoli, avvitatore con barra di contrasto gli intermedi, escavatore o cingolata i più grandi e le installazioni industriali.

Mani con i guanti sul manico a T, con la bussola innestata sulla testa di un T-Block che entra nel prato.

Modelli piccoli · T3-T6

A mano

Manico a T e bussola della misura della testa.

Avvitatore con bussola sulla testa del T-Block e barra di contrasto appoggiata a terra.

Modelli intermedi · T7

Avvitatore con barra di contrasto

Avvitatore ad alta coppia, con la barra appoggiata a terra.

Modelli grandi · T10

Escavatore

Testa rotativa idraulica sul braccio, per i modelli più lunghi.

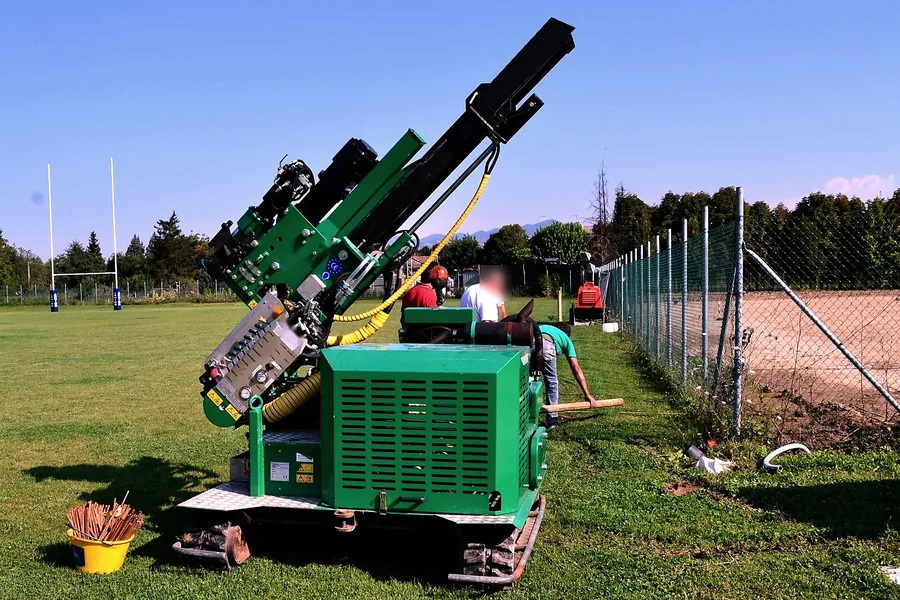

Macchina cingolata verde a colonna per l'avvitamento dei T-Block, ferma sul prato di un campo sportivo.

Installazioni industriali

Macchina cingolata a colonna

Tunnel lunghi e molti punti in fila, allineati uno dopo l'altro.

Ancoraggio e permessi

Se per un tunnel agricolo serve un titolo edilizio dipende dal Comune, dalla durata della struttura e dall'uso che se ne fa: va sempre verificato con il proprio Comune o con un tecnico.

Quello che possiamo dire è come è fatto l'ancoraggio: le fondazioni a vite sono amovibili, non richiedono opere in calcestruzzo e a fine ciclo si svitano senza lasciare tracce. È un elemento che i regolamenti locali possono considerare.

Per un preventivo, mandaci

I carichi sui T-Block: trazione, compressione, taglio e momento.
Il terreno: com'è (argilla, sabbia, riporto) o la relazione geologica.
Se i carichi non li hai, per un'ipotesi: com'è fatta la struttura (dimensioni, archi, copertura), la zona e qualche foto.

Il calcolo della struttura, e quindi dei carichi sui T-Block, resta al progettista.

Richiedi un preventivo Un'ipotesi con il configuratore

Domande frequenti

Come si ancora una serra al terreno senza cemento?

Si avvita una fondazione a vite T-Block sotto ogni piede d'arco o sotto la base, e si fissa la struttura sulla testa. Le serre piccole si posano a mano con la chiave a T; i tunnel lunghi con l'avvitatore o con la macchina. Non si scava e non si getta calcestruzzo: la serra si monta subito.

I picchetti bastano per un tunnel agricolo?

Per le serrette leggere e nei terreni compatti spesso sì. Un tunnel agricolo prende molto vento: sopra l'arco si crea una depressione che lo tira verso l'alto, e i picchetti, che tengono per attrito, possono sfilarsi. Le fondazioni a vite lavorano a trazione: per uscire dovrebbero sollevare il cono di terra sopra l'elica.

Quanto vento regge un tunnel ancorato con le viti?

Dipende dai carichi della struttura e dal terreno: per questo chiediamo prima i carichi sui T-Block (trazione, compressione, taglio e momento) e poi le caratteristiche del terreno. Su quei dati scegliamo il modello e il passo. Il calcolo della struttura resta al progettista.

Serve il permesso per un tunnel agricolo ancorato con le viti?

Dipende dal Comune, dalla durata della struttura e dall'uso: va verificato con il proprio Comune o con un tecnico. Un ancoraggio amovibile, che non richiede opere in calcestruzzo e a fine ciclo si svita, è un elemento che i regolamenti locali possono considerare.

Si possono togliere a fine stagione?

Sì. I T-Block si svitano in senso antiorario, con lo stesso attrezzo usato per avvitarli, e non lasciano blocchi di cemento nel terreno: il campo resta coltivabile.

Che T-Block serve per un tunnel largo 6, 9 o 12 m?

Come ipotesi di partenza: fino a 6 m dalla serie T4 alla T7, da 6 a 9 m dalla T5 alla T10, da 9 a 12 m dalla T7 alla T15, secondo il terreno. Con grandi luci fra le colonne si collegano più T-Block sotto la stessa colonna. Il modello preciso si sceglie sul progetto, con i carichi e il terreno reali.

Le altre applicazioni nei campi sono nella pagina Agricoltura; per l'agrivoltaico c'è la pagina Agrivoltaico, per le recinzioni Recinzioni senza cemento. Il confronto completo è in vite o cemento.

Hai una serra o un tunnel da fissare?

Mandaci i carichi e il terreno, o com'è fatta la struttura: ti proponiamo il T-Block adatto e lo confermiamo sul tuo progetto.
